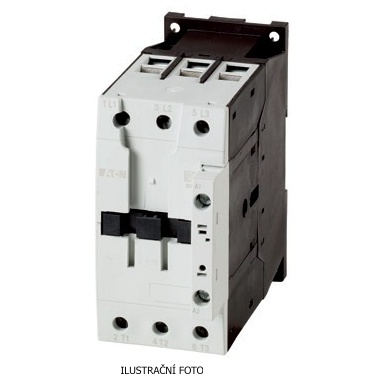

EATON STYKAČ VÝKON DILM65-EA(230V50HZ,240V60HZ) 65A AC-3 190013

Výkonový stykač Eaton DILM65-EA pro ovládání motorů a elektrických obvodů do 65 A. Styka... Zobrazit více

Výrobce: EATON

Kód produktu: 81887328 Zkopírováno

Kód dodavatele: 190013 Zkopírováno

EAN: 4015081880096 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonový stykač Eaton DILM65-EA pro ovládání motorů a elektrických obvodů do 65 A.

Stykač Eaton Moeller® series DILM65-EA je navržen pro spínání a ovládání motorů a zátěží v průmyslových aplikacích. Nabízí jmenovitý provozní proud 65 A při AC-3 a výkon až 30 kW při napětí 400 V. Přístroj je vybaven třemi hlavními póly a ovládá se pomocí řídicího napětí 230 V při 50 Hz nebo 240 V při 60 Hz. Díky robustní konstrukci, šroubovým svorkám a kompaktním rozměrům je montáž snadná a spolehlivá. Zařízení splňuje normy CE a RoHS, což zajišťuje bezpečné použití v moderních elektroinstalacích a rozváděčích.

Klíčové vlastnosti

  • Výkonový stykač Eaton Moeller® series DILM
  • Jmenovitý provozní proud 65 A při AC-3
  • Výkon motoru až 30 kW při 400 V
  • Řídicí napětí 230 V (50 Hz) / 240 V (60 Hz)
  • 3 hlavní póly
  • Šroubové svorky pro pevné připojení
  • Rozměry: 132,1 x 115 x 55 mm
  • Hmotnost 0,872 kg
  • Soulad s CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 98 A
Jmenovitý provozní proud Ie při AC-3, 400 V 65 A
Jmenovitý provozní výkon při AC-3, 400 V 30 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 25 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 12 kW
Jmenovitý provozní výkon NEMA 37 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 98 A
Jmenovitý provozní proud Ie při AC-3, 400 V 65 A
Jmenovitý provozní výkon při AC-3, 400 V 30 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 25 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 12 kW
Jmenovitý provozní výkon NEMA 37 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
