EATON STYKAČ VÝKON DILM65-EA(RDC24) 65A/30KW AC-3, 85A AC-1 UC=24VDC 190014

EAT Stykač DILM65-EA(RDC24) 190014, 65 A, 30 kW, DC cívka 24 V Stykač Eaton Moeller DILM... Zobrazit více

Výrobce: EATON

Kód produktu: 82994817 Zkopírováno

Kód dodavatele: 190014 Zkopírováno

EAN: 4015081880102 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

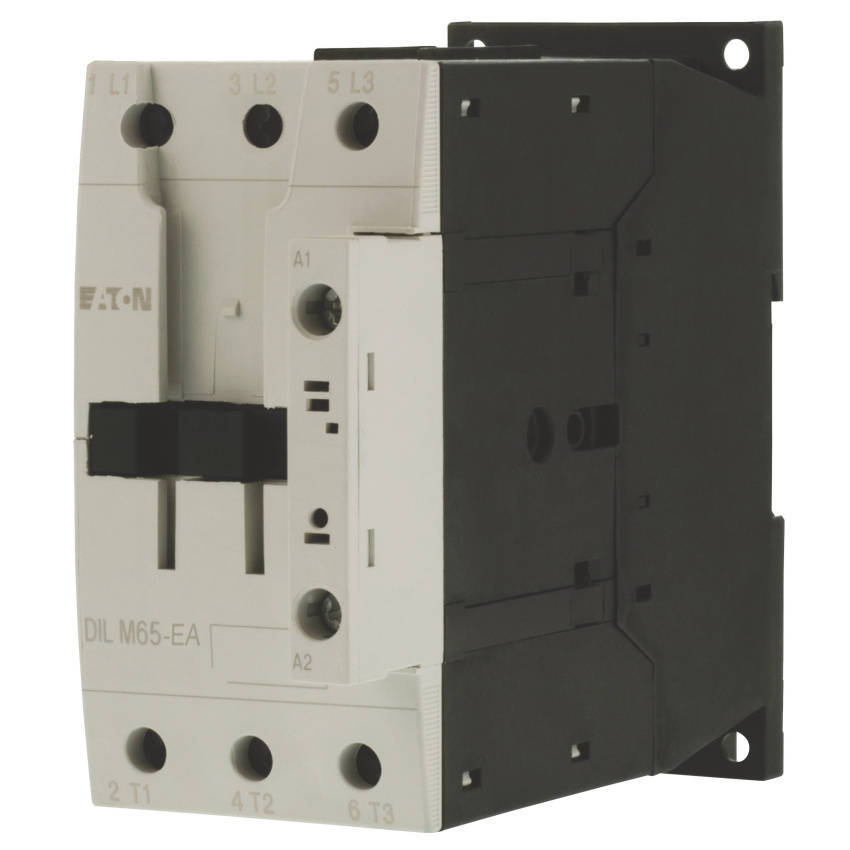

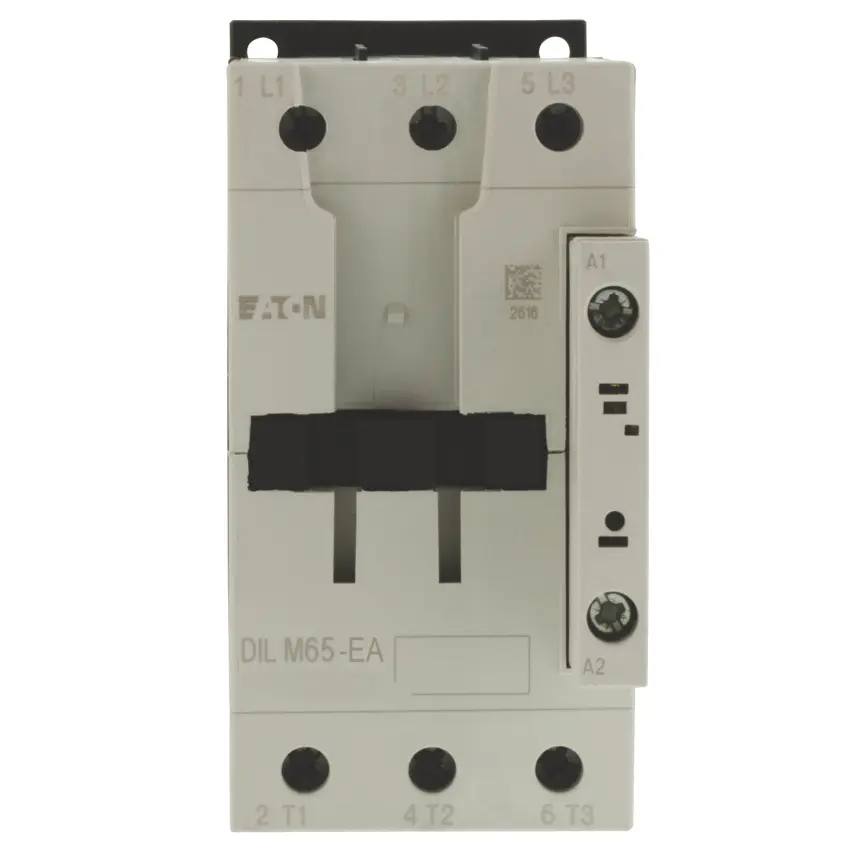

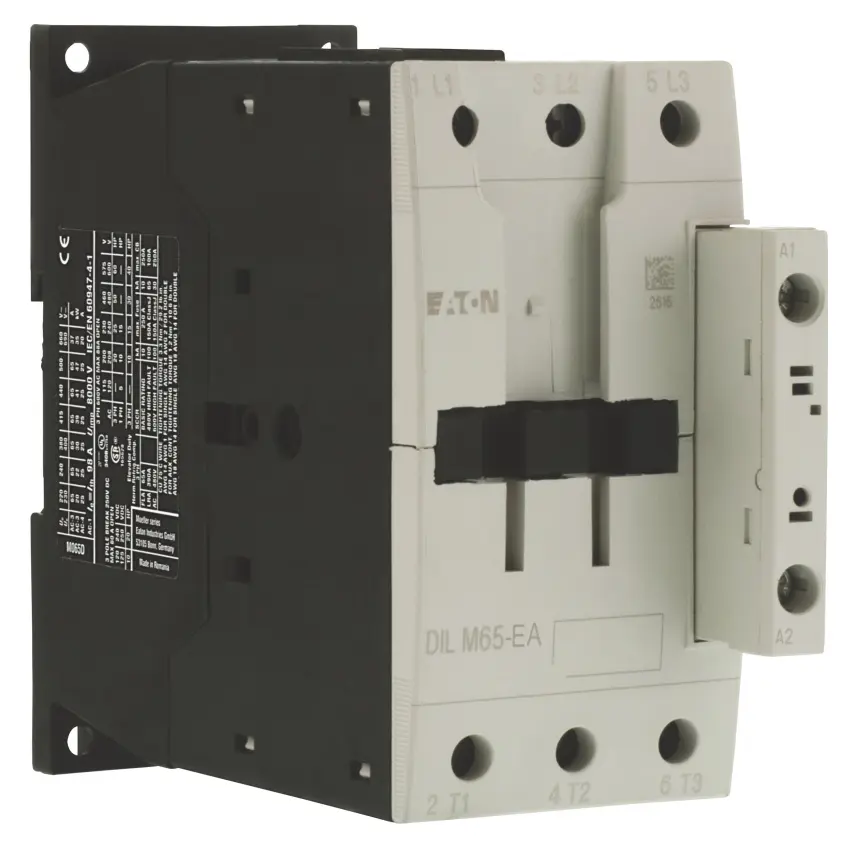

EAT Stykač DILM65-EA(RDC24) 190014, 65 A, 30 kW, DC cívka 24 V

Stykač Eaton Moeller DILM65-EA(RDC24) je třípólový stykač pro spínání motorových zátěží. Je určen pro AC-3 až 65 A / 30 kW při 400 V. Ovládací cívka pracuje s DC napětím 24-27 V a připojení je šroubovými svorkami.

Klíčové vlastnosti

  • Stykač Eaton Moeller řady DILM
  • Model DILM65-EA(RDC24), katalogové číslo 190014
  • 3pólové provedení, AC-3: 65 A / 30 kW při 400 V
  • Ovládací napětí cívky 24-27 V DC
  • Jmenovité izolační napětí Ui 690 V
  • Šroubové svorky, provozní teplota -25 až +60 °C
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý provozní proud Ie při AC-1, 400 V 98 A
Jmenovitý provozní proud Ie při AC-3, 400 V 65 A
Jmenovitý provozní výkon při AC-3, 400 V 30 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 25 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 12 kW
Jmenovitý provozní výkon NEMA 37 kW
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Vhodné pro řadovou montáž Ne
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý provozní proud Ie při AC-1, 400 V 98 A
Jmenovitý provozní proud Ie při AC-3, 400 V 65 A
Jmenovitý provozní výkon při AC-3, 400 V 30 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 25 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 12 kW
Jmenovitý provozní výkon NEMA 37 kW
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Vhodné pro řadovou montáž Ne
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
