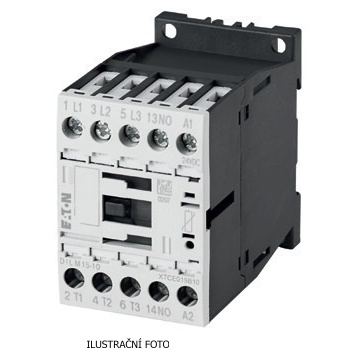

EATON STYKAČ VÝKON DILM7-10-EA(230V50HZ,240V60HZ) 7A 1Z 190025

Výkonový stykač Eaton DILM7-10-EA pro spolehlivé ovládání motorů a elektrických obvodů. ... Zobrazit více

Výrobce: EATON

Kód produktu: 81886493 Zkopírováno

Kód dodavatele: 190025 Zkopírováno

EAN: 4015081880218 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonový stykač Eaton DILM7-10-EA pro spolehlivé ovládání motorů a elektrických obvodů.

Stykač Eaton Moeller® series DILM7-10-EA je určen pro spínání a ovládání elektrických obvodů do jmenovitého provozního proudu 7 A při AC-3. Díky napájecímu napětí 230 V při 50 Hz a 240 V při 60 Hz nabízí spolehlivý provoz a snadnou integraci do průmyslových aplikací. Zařízení je vybaveno třemi hlavními póly a jedním pomocným kontaktem (NO), přičemž šroubové svorky umožňují rychlou a pevnou instalaci. Díky kompaktním rozměrům, robustní konstrukci a souladu s normami CE a RoHS je tento stykač vhodný pro použití v rozváděčích a automatizačních systémech.

Klíčové vlastnosti

  • Výkonový stykač Eaton Moeller® series DILM
  • Jmenovitý provozní proud 7 A při AC-3
  • Napájení 230 V (50 Hz) / 240 V (60 Hz)
  • 3 hlavní póly + 1 pomocný kontakt NO
  • Šroubové svorky pro snadnou instalaci
  • Kompaktní rozměry: 75 x 68 x 45 mm
  • Odolnost vůči rušení dle EN 60947-1
  • Soulad s CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 7 A
Jmenovitý provozní výkon při AC-3, 400 V 3 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 5 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní výkon NEMA 2.2 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 7 A
Jmenovitý provozní výkon při AC-3, 400 V 3 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 5 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní výkon NEMA 2.2 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
