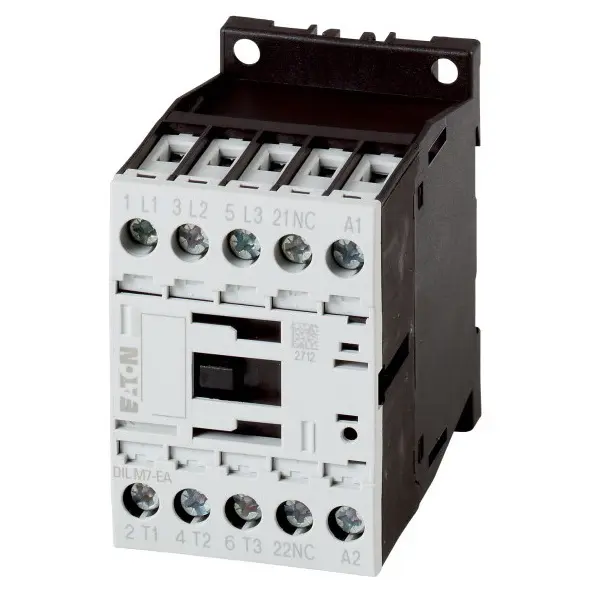

EATON STYKAČ VÝKON DILM7-10-EA(24VDC) 7A 1Z 190026

Výkonný 3pólový stykač DILM7-10-EA(24VDC) od společnosti Eaton. Eaton DILM7-10-EA(24VDC)... Zobrazit více

Výrobce: EATON

Kód produktu: 82694878 Zkopírováno

Kód dodavatele: 190026 Zkopírováno

EAN: 4015081880225 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonný 3pólový stykač DILM7-10-EA(24VDC) od společnosti Eaton.

Eaton DILM7-10-EA(24VDC) je 3pólový výkonný stykač určený pro ovládání elektrických obvodů s ovládacím napětím 24 V DC. Jeho kompaktní rozměry a robustní konstrukce zajišťují spolehlivý provoz v různých průmyslových aplikacích. Stykač je vybaven jedním spínacím kontaktem a šroubovými svorkami pro snadnou instalaci a připojení vodičů.

Klíčové vlastnosti

  • 3pólový stykač pro 24 V DC ovládání
  • Jedno spínací kontakt
  • Šroubové svorky pro snadnou instalaci
  • Kompaktní rozměry: 75 mm x 68 mm x 45 mm
  • Hmotnost: 0,296 kg
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 7 A
Jmenovitý provozní výkon při AC-3, 400 V 3 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 5 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní výkon NEMA 2.2 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 7 A
Jmenovitý provozní výkon při AC-3, 400 V 3 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 5 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní výkon NEMA 2.2 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
