EATON STYKAČ VÝKON DILM7-21(230V50HZ 240V60HZ) 7A 2Z 1V 276620

Stykač Eaton DILM7-21, 3pólový, 7 A AC-3, cívka 230 V 50 Hz / 240 V 60 Hz, 2NO + 1NC pomoc... Zobrazit více

Výrobce: EATON

Kód produktu: 82973564 Zkopírováno

Kód dodavatele: 276620 Zkopírováno

EAN: 4015082766207 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

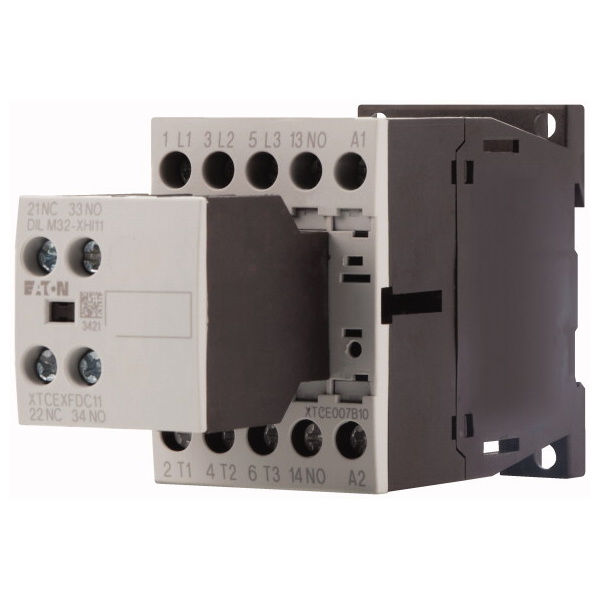

Stykač Eaton DILM7-21, 3pólový, 7 A AC-3, cívka 230 V 50 Hz / 240 V 60 Hz, 2NO + 1NC pomocné kontakty.

Stykač Eaton Moeller řady DILM, typ DILM7-21 (katalogové číslo 276620), je určen pro spínání třífázových asynchronních motorů a odporových zátěží v průmyslových a komerčních instalacích. Při kategorii využití AC-3 nabízí jmenovitý provozní proud 7 A a umožňuje ovládání motorů až do 3 kW při 380/400 V nebo 3,5 kW při 440/690 V. Třípólové provedení s hlavními šroubovými svorkami a zabudovanými pomocnými kontakty 2NO + 1NC zajišťuje univerzální použití v ovládacích a silových obvodech. Cívka pro napájení 230 V 50 Hz / 240 V 60 Hz, vysoká mechanická životnost až 10 milionů operací a krytí IP20 z něj dělají spolehlivý prvek pro moderní rozvaděče, včetně aplikací s motory třídy účinnosti IE3.

Klíčové vlastnosti

  • Stykač Eaton Moeller řady DILM, typ DILM7-21 (230V50HZ, 240V60HZ)
  • Katalogové číslo 276620, EAN/šarže 4015082766207
  • 3 hlavní spínací póly, jmenovitý provozní proud 7 A v kategorii AC-3
  • Jmenovitý provozní výkon motoru až 3 kW (380/400 V AC-3) a 3,5 kW (440/690 V AC-3)
  • Integrované pomocné kontakty 2NO + 1NC pro signální a ovládací obvody
  • Cívka pro napětí 230 V / 50 Hz a 240 V / 60 Hz
  • Šroubové svorky pro pevné i laněné vodiče, doporučený utahovací moment 1,2 Nm
  • Krytí IP20 s ochranou proti dotyku prstů dle EN 50274

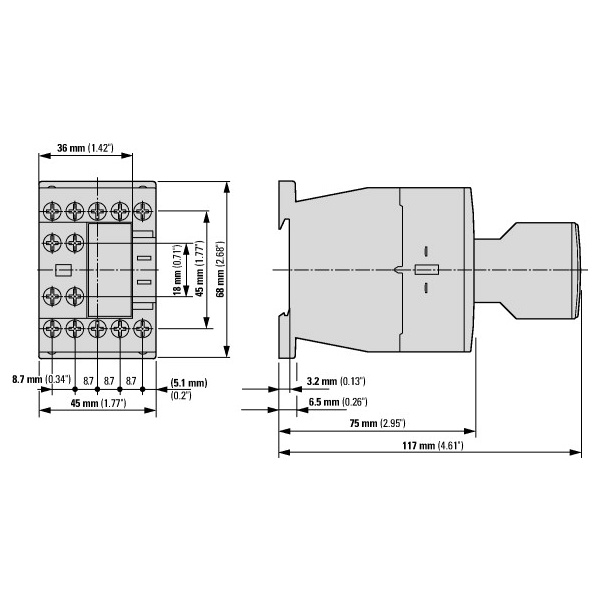

  • Rozměry přibližně 117 x 68 x 45 mm, hmotnost 0,28 kg
  • Vysoká mechanická životnost až 10 000 000 operací, provozní teplota -25 až +60 °C
  • Vhodný i pro motory s třídou účinnosti IE3
  • Certifikace UL, CSA, CE, IEC/EN 60947, VDE 0660
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 7 A
Jmenovitý provozní výkon při AC-3, 400 V 3 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 5 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní výkon NEMA 2.2 kW
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 1
Vhodné pro řadovou montáž Ne
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 117 mm
