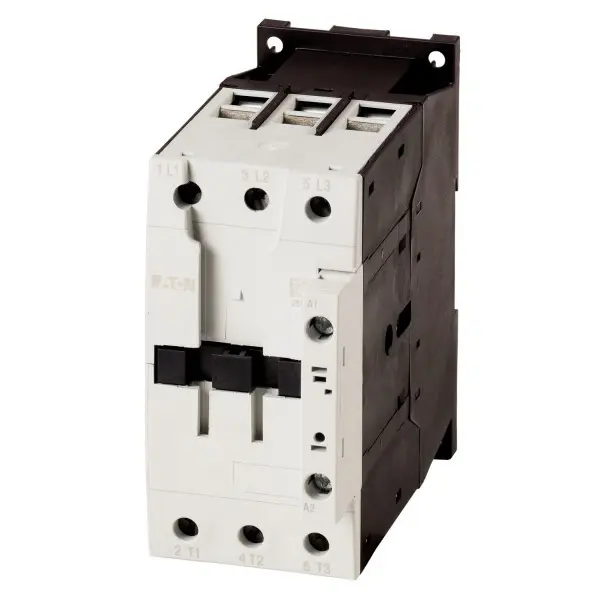

EATON STYKAČ VÝKON DILM72(110V50HZ, 120V60HZ) 72A 109191

Eaton 109191 Výkonový stykač, 3p, 37kW/400V/AC3 Zobrazit více

Výrobce: EATON

Kód produktu: 82389441 Zkopírováno

Kód dodavatele: 109191 Zkopírováno

EAN: 4015081088119 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 110 - 110 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 120 - 120 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton 109191 Výkonový stykač, 3p, 37kW/400V/AC3
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 110 - 110 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 120 - 120 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 98 A
Jmenovitý provozní proud Ie při AC-3, 400 V 72 A
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 25 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 12 kW
Jmenovitý provozní výkon NEMA 37 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 110 - 110 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 120 - 120 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 98 A
Jmenovitý provozní proud Ie při AC-3, 400 V 72 A
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 25 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 12 kW
Jmenovitý provozní výkon NEMA 37 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
