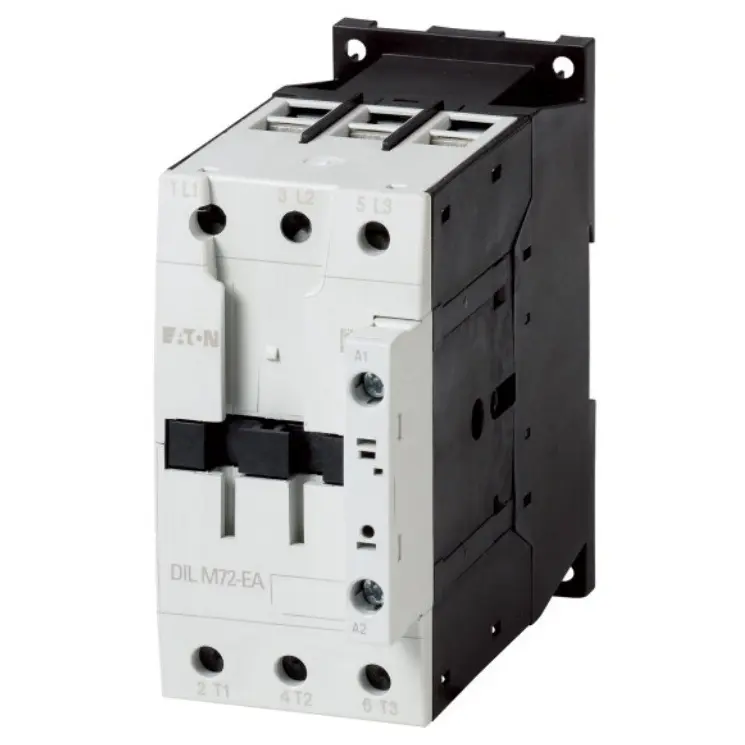

EATON STYKAČ VÝKON DILM72-EA(RDC24) 189920

Eaton Moeller stykač DILM72-EA(RDC24), 3pólový, 72 A, s DC ovládací cívkou 24-27 V. Tent... Zobrazit více

Výrobce: EATON

Kód produktu: 82099205 Zkopírováno

Kód dodavatele: 189920 Zkopírováno

EAN: 4015081879168 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller stykač DILM72-EA(RDC24), 3pólový, 72 A, s DC ovládací cívkou 24-27 V.

Tento stykač Eaton Moeller série DILM s katalogovým číslem 189920 je určen pro spínání a řízení třífázových motorů a dalších elektrických zařízení. Nabízí jmenovitý provozní proud 72 A v kategorii AC-3 při 400 V a umožňuje spínání motorů o výkonu až 37 kW. Ovládací cívka pracuje na napětí 24-27 V DC, což umožňuje jeho použití v aplikacích s jednosměrným napájením. Stykač je vybaven šroubovými svorkami pro pevné připojení a vyznačuje se vysokou mechanickou i elektrickou odolností. Splňuje normy CE a RoHS, což zajišťuje jeho bezpečnost a ekologickou šetrnost. Je ideálním řešením pro průmyslové i komerční instalace.

Klíčové vlastnosti

  • Katalogové číslo: 189920
  • Model: DILM72-EA(RDC24)
  • Typ: stykač, 3pólový
  • Ovládací napětí cívky: 24-27 V DC
  • Jmenovitý provozní proud: 72 A (AC-3 při 400 V)
  • Výkon motoru: až 37 kW při 400 V
  • Připojení: šroubové svorky
  • Rozměry: 132,1 x 115 x 55 mm
  • Hmotnost: 1,052 kg
  • Zkratová odolnost: až 100 kA (s odpovídajícím jištěním)
  • Certifikace: CE, RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Jmenovitý provozní proud Ie při AC-1, 400 V 98 A
Jmenovitý provozní proud Ie při AC-3, 400 V 72 A
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 25 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 12 kW
Jmenovitý provozní výkon NEMA 37 kW
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Vhodné pro řadovou montáž Ne
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Jmenovitý provozní proud Ie při AC-1, 400 V 98 A
Jmenovitý provozní proud Ie při AC-3, 400 V 72 A
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 25 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 12 kW
Jmenovitý provozní výkon NEMA 37 kW
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Vhodné pro řadovou montáž Ne
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
