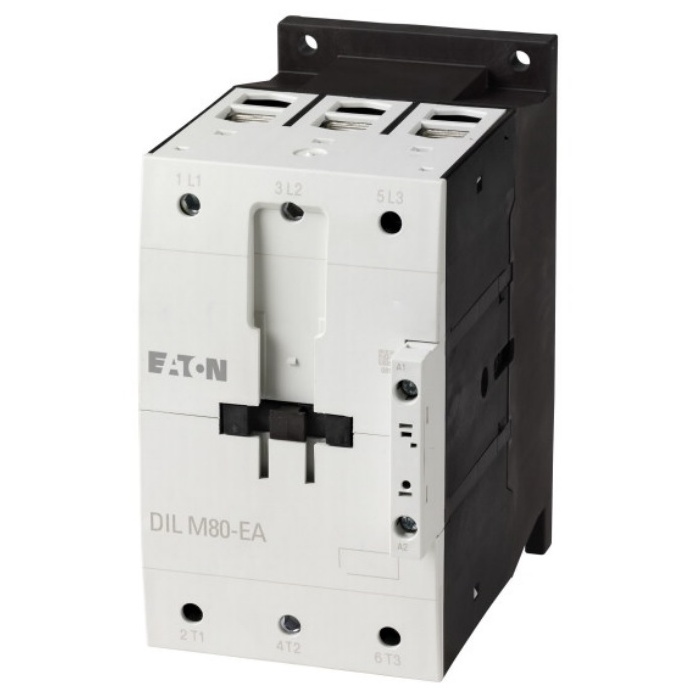

EATON STYKAČ VÝKON DILM80-EA(230V50HZ 240V60HZ) 80A 189921

Eaton Moeller stykač DILM80-EA, 3pólový, 37 kW AC-3/400 V, cívka 230 V AC (50 Hz) / 240 V ... Zobrazit více

Výrobce: EATON

Kód produktu: 81898710 Zkopírováno

Kód dodavatele: 189921 Zkopírováno

EAN: 4015081879175 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller stykač DILM80-EA, 3pólový, 37 kW AC-3/400 V, cívka 230 V AC (50 Hz) / 240 V AC (60 Hz), šroubové svorky.

Stykač Eaton Moeller série DILM80 s katalogovým číslem 189921 je určen pro spínání a řízení výkonových elektrických obvodů v průmyslových a komerčních aplikacích. Nabízí jmenovitý výkon 37 kW při AC-3 a napětí 400 V, jmenovitý proud 110 A při AC-1 a 80 A při AC-3. Přístroj je vybaven třemi hlavními póly, ovládací cívkou 230 V AC (50 Hz) / 240 V AC (60 Hz) a šroubovými svorkami pro bezpečné připojení. Díky robustní konstrukci, vysoké zkratové odolnosti až 100 kA (UL/CSA) a certifikacím CE a RoHS je vhodný i pro náročné provozní podmínky. Stykač má rozměry 170 x 160 x 90 mm a hmotnost 2,18 kg, provozní teplotní rozsah od -25 °C do +60 °C zajišťuje spolehlivý provoz.

Klíčové vlastnosti

  • Třípólový výkonový stykač Eaton Moeller DILM80-EA
  • Jmenovitý výkon 37 kW (AC-3) při 400 V
  • Jmenovitý proud 110 A (AC-1) / 80 A (AC-3)
  • Ovládací cívka 230 V AC (50 Hz) / 240 V AC (60 Hz)
  • Šroubové svorky pro bezpečné připojení
  • Zkratová odolnost až 100 kA (UL/CSA)
  • Rozměry: 170 x 160 x 90 mm
  • Hmotnost: 2,18 kg
  • Provozní teplota -25 °C až +60 °C
  • Certifikace CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 110 A
Jmenovitý provozní proud Ie při AC-3, 400 V 80 A
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 40 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 20 kW
Jmenovitý provozní výkon NEMA 44.7 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 90 mm
Výška 170 mm
Hloubka 160 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
