EATON STYKAČ VÝKON DILM9-01-EA(230V 50HZ-240V 60HZ), 190031

EATON DILM9-01-EA(230V50HZ,240V60HZ) 190031 Stykač 3P 230 V AC 4 kW Stykač EATON DILM9-0... Zobrazit více

Výrobce: EATON

Kód produktu: 82379809 Zkopírováno

Kód dodavatele: 190031 Zkopírováno

EAN: 4015081880270 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

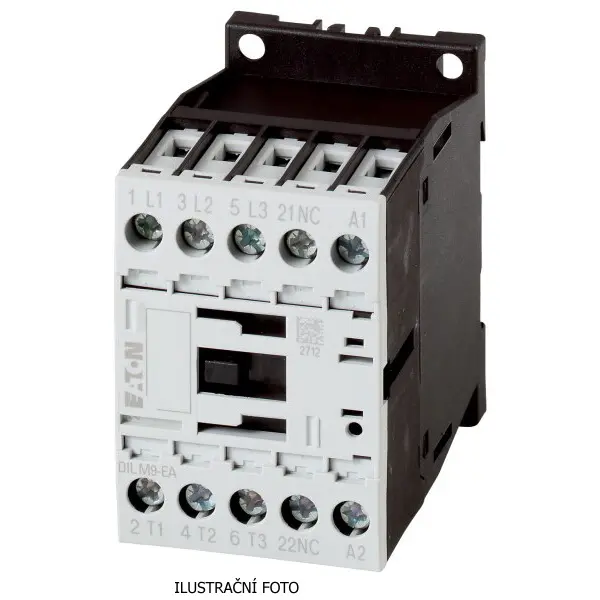

EATON DILM9-01-EA(230V50HZ,240V60HZ) 190031 Stykač 3P 230 V AC 4 kW

Stykač EATON DILM9-01-EA(230V50HZ,240V60HZ) ze série Moeller DILM je třípólové zařízení určené pro spínání motorů a zátěží do výkonu 4 kW při napětí 400 V AC. Ovládací napětí cívky je 230 V AC / 50 Hz nebo 240 V AC / 60 Hz. Stykač je vybaven jedním pomocným kontaktem (NC) a šroubovými svorkami pro spolehlivé připojení vodičů. Díky kompaktním rozměrům, vysoké spínací schopnosti a odolnosti proti zkratům je ideální pro použití v průmyslových rozvaděčích, automatizaci a energetických systémech. Splňuje požadavky norem EN 60947-1 a EN 60947-4-1 a je označen značkou CE a RoHS konformní.

Klíčové vlastnosti

  • Třípólový stykač pro spínání motorů do 4 kW / 400 V AC
  • Ovládací napětí cívky 230 V AC (50 Hz) / 240 V AC (60 Hz)
  • Jmenovitý proud 9 A (AC-3), 22 A (AC-1)
  • Jmenovité izolační napětí 690 V
  • 1 pomocný kontakt (NC - normálně sepnutý)
  • Šroubové svorky pro bezpečné připojení vodičů
  • Provozní teplota -25 °C až +60 °C

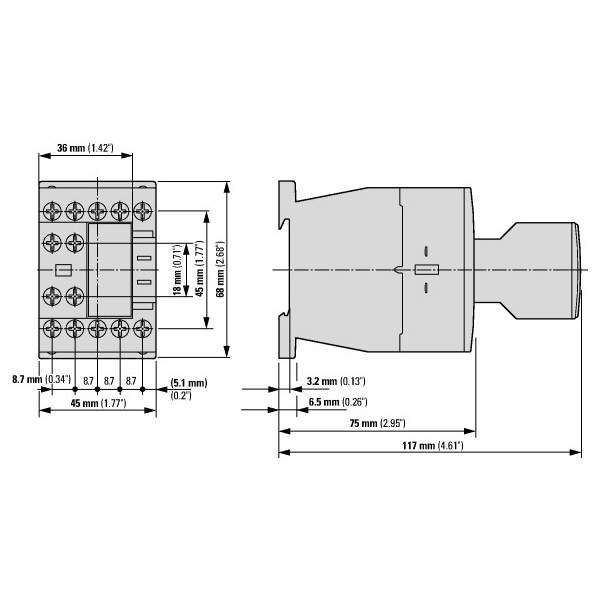

  • Rozměry 45 x 68 x 75 mm (š x v x h)
  • Hmotnost 0,24 kg
  • Certifikace CE, RoHS konformní
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.5 kW
Jmenovitý provozní výkon NEMA 3.7 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.5 kW
Jmenovitý provozní výkon NEMA 3.7 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
