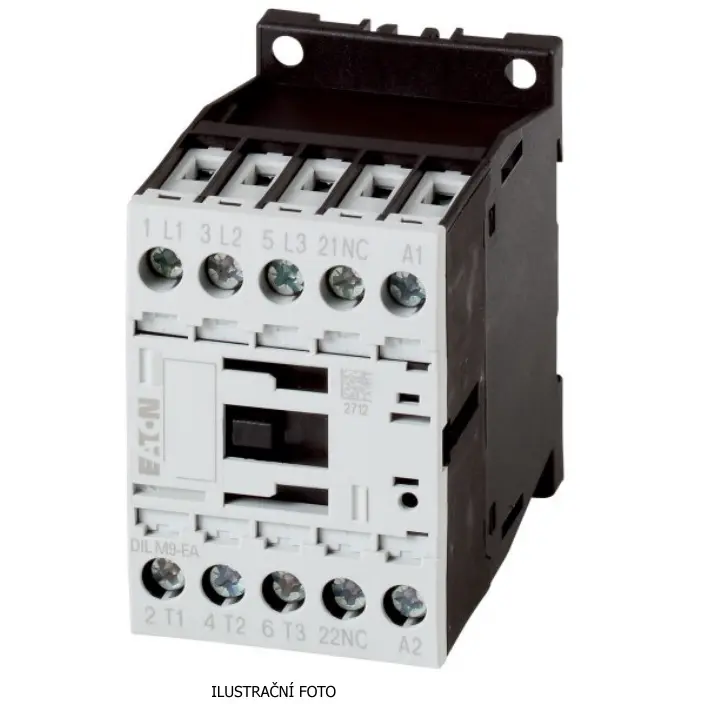

EATON STYKAČ VÝKON DILM9-01-EA(24VDC), 190032

Eaton Moeller stykač DILM9-01-EA(24VDC), 3pólový, 4 kW AC-3/400 V, 24 V DC cívka, 1 pomocn... Zobrazit více

Výrobce: EATON

Kód produktu: 81889450 Zkopírováno

Kód dodavatele: 190032 Zkopírováno

EAN: 4015081880287 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller stykač DILM9-01-EA(24VDC), 3pólový, 4 kW AC-3/400 V, 24 V DC cívka, 1 pomocný kontakt NC.

Stykač Eaton Moeller série DILM9 s katalogovým číslem 190032 je určen pro spínání a řízení elektrických obvodů. Nabízí jmenovitý výkon 4 kW při AC-3 a napětí 400 V, jmenovitý proud 22 A při AC-1 a 9 A při AC-3. Zařízení je vybaveno třemi hlavními póly a jedním pomocným rozpínacím kontaktem (NC). Ovládací cívka pracuje s DC napětím 24 V, což umožňuje spolehlivý provoz i v náročných aplikacích. Stykač je vybaven šroubovými svorkami pro bezpečné připojení a jeho kompaktní rozměry 75 x 68 x 45 mm spolu s hmotností 0,3 kg usnadňují instalaci. Splňuje požadavky norem CE a RoHS a je vhodný pro průmyslové i komerční použití.

Klíčové vlastnosti

  • Třípólový výkonový stykač Eaton Moeller DILM9-01-EA(24VDC)
  • Jmenovitý výkon 4 kW (AC-3) při 400 V
  • Jmenovitý proud 22 A (AC-1) / 9 A (AC-3)
  • Ovládací cívka 24 V DC
  • 1 pomocný kontakt NC
  • Šroubové svorky pro snadnou a bezpečnou instalaci
  • Kompaktní rozměry: 75 x 68 x 45 mm
  • Certifikace CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.5 kW
Jmenovitý provozní výkon NEMA 3.7 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
