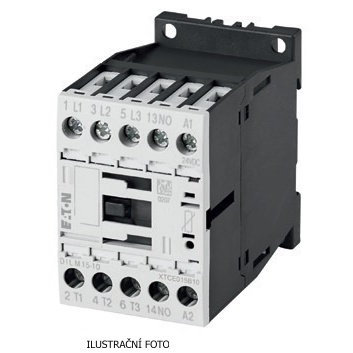

EATON STYKAČ VÝKON DILM9-10-EA(230V50HZ,240V60HZ) 9A AC-3 1Z 190029

Výkonový stykač Eaton DILM9-10-EA pro ovládání motorů a elektrických obvodů do 9 A. Styk... Zobrazit více

Výrobce: EATON

Kód produktu: 81887327 Zkopírováno

Kód dodavatele: 190029 Zkopírováno

EAN: 4015081880256 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonový stykač Eaton DILM9-10-EA pro ovládání motorů a elektrických obvodů do 9 A.

Stykač Eaton Moeller® series DILM9-10-EA je určen pro spolehlivé spínání motorů a elektrických zařízení v průmyslových aplikacích. Nabízí jmenovitý provozní proud 9 A při AC-3 a výkon až 4 kW při napětí 400 V. Přístroj je vybaven třemi hlavními póly a jedním pomocným kontaktem (NO), což rozšiřuje jeho využitelnost. Pro ovládání je určeno řídicí napětí 230 V při 50 Hz nebo 240 V při 60 Hz. Díky kompaktním rozměrům, nízké hmotnosti a šroubovým svorkám je montáž snadná a bezpečná. Stykač splňuje požadavky norem CE a RoHS a je ideálním řešením pro rozváděče a automatizační systémy.

Klíčové vlastnosti

  • Výkonový stykač Eaton Moeller® series DILM
  • Jmenovitý provozní proud 9 A při AC-3
  • Výkon motoru až 4 kW při 400 V
  • Řídicí napětí 230 V (50 Hz) / 240 V (60 Hz)
  • 3 hlavní póly + 1 pomocný kontakt NO
  • Šroubové svorky pro pevné připojení
  • Kompaktní rozměry: 75 x 68 x 45 mm
  • Hmotnost 0,24 kg
  • Soulad s CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.5 kW
Jmenovitý provozní výkon NEMA 3.7 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.5 kW
Jmenovitý provozní výkon NEMA 3.7 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
