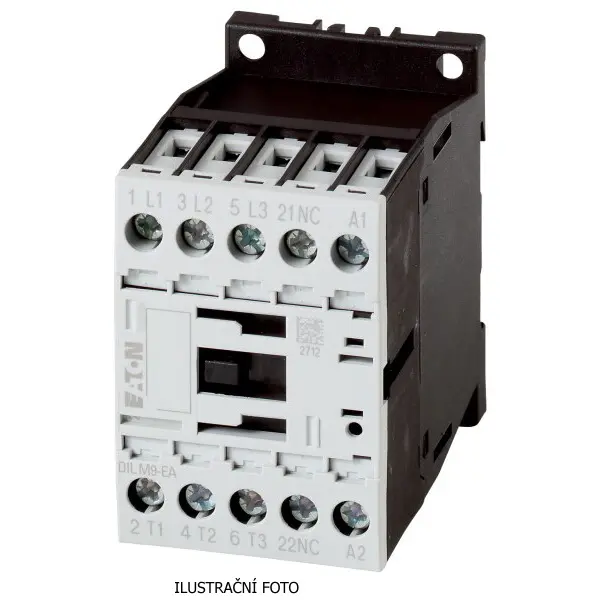

EATON STYKAČ VÝKON DILM9-10-EA(24VDC) 190030

Výkonový stykač 9A/4kW AC-3 22A AC-1 1Z 24V DC Zobrazit více

Výrobce: EATON

Kód produktu: 82198581 Zkopírováno

Kód dodavatele: 190030 Zkopírováno

EAN: 4015081880263 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Výkonový stykač 9A/4kW AC-3 22A AC-1 1Z 24V DC

Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.5 kW
Jmenovitý provozní výkon NEMA 3.7 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V

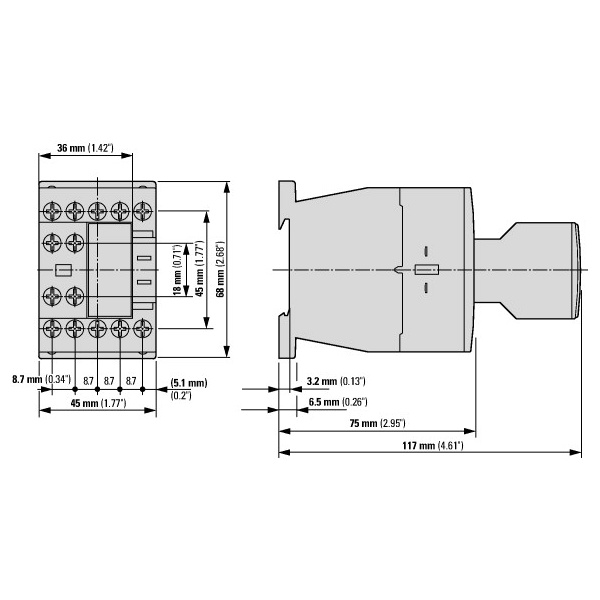

Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.5 kW
Jmenovitý provozní výkon NEMA 3.7 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
