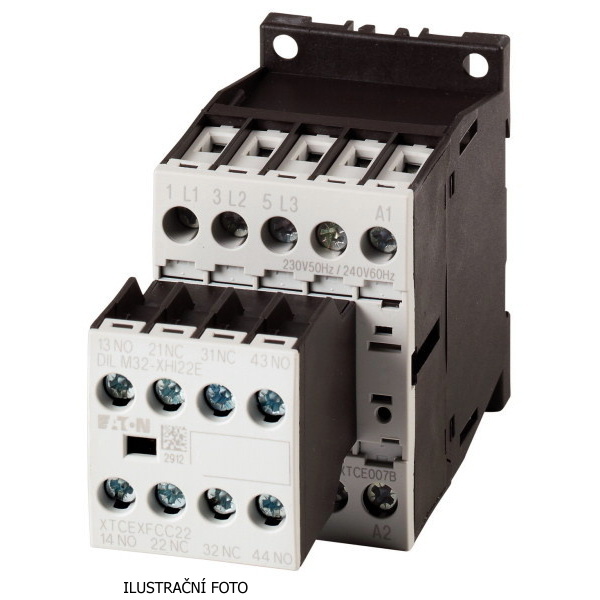

EATON STYKAČ VÝKON DILM9-22(230V50HZ,240V60HZ), 9A AC-3, 22A AC-1, 2Z 2V, 106361

EATON DILM9-22 (230V50HZ,240V60HZ) STYKAČ 4 KW 2NO+2NC 230 V AC 106361 Stykač EATON DILM... Zobrazit více

Výrobce: EATON

Kód produktu: 82387522 Zkopírováno

Kód dodavatele: 106361 Zkopírováno

EAN: 4015081061310 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON DILM9-22 (230V50HZ,240V60HZ) STYKAČ 4 KW 2NO+2NC 230 V AC 106361

Stykač EATON DILM9-22 patří do osvědčené řady Moeller® DILM a je určen pro spínání a řízení třífázových motorů do výkonu 4 kW při 400 V. Nabízí spolehlivý provoz v průmyslových i komerčních aplikacích díky kvalitní konstrukci s mechanickou životností až 10 milionů sepnutí. Model je vybaven 2 spínacími (NO) a 2 rozpínacími (NC) pomocnými kontakty, ovládací cívkou pro 230 V / 50 Hz a 240 V / 60 Hz a šroubovými svorkami pro pevné a bezpečné připojení. Stykač má kompaktní rozměry, vysokou spínací kapacitu a splňuje požadavky norem IEC/EN 60947, UL a CSA. Je vhodný pro aplikace s motory třídy účinnosti IE3 a nabízí ochranu IP20.

Klíčové vlastnosti

  • Stykač pro motory do 4 kW / 400 V AC
  • 2 spínací + 2 rozpínací pomocné kontakty
  • Ovládací cívka 230 V AC (50 Hz) / 240 V AC (60 Hz)
  • Šroubové svorky pro bezpečné připojení
  • Mechanická životnost až 10 milionů sepnutí
  • Ochrana IP20, odolnost proti vlhkosti dle IEC 60068
  • Splňuje normy IEC/EN 60947, UL, CSA a CE
  • Vhodný i pro motory třídy IE3
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.5 kW
Jmenovitý provozní výkon NEMA 3.7 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 117 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.5 kW
Jmenovitý provozní výkon NEMA 3.7 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 117 mm
