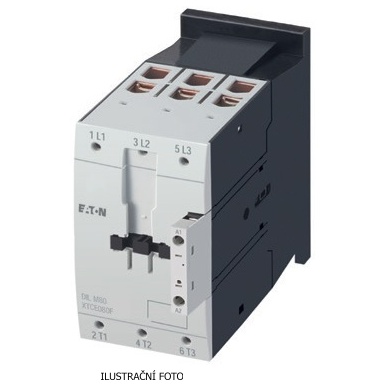

EATON STYKAČ VÝKON DILM95-EA(230V50HZ,240V60HZ) 189923

Výkonový stykač Eaton DILM95-EA pro spínání a ovládání motorů s proudem do 95 A. Stykač ... Zobrazit více

Výrobce: EATON

Kód produktu: 81886798 Zkopírováno

Kód dodavatele: 189923 Zkopírováno

EAN: 4015081879199 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonový stykač Eaton DILM95-EA pro spínání a ovládání motorů s proudem do 95 A.

Stykač Eaton Moeller® series DILM95-EA je určen pro spolehlivé spínání motorů a elektrických zátěží v průmyslových aplikacích. Přístroj nabízí jmenovitý provozní proud 95 A při AC-3 a výkon až 45 kW při napětí 400 V. Je vybaven třemi hlavními póly, pracuje s řídicím napětím 230 V při 50 Hz a 240 V při 60 Hz a disponuje šroubovými svorkami pro bezpečné a pevné připojení. Stykač je vyroben v kompaktním provedení, splňuje požadavky norem CE a RoHS a je vhodný pro použití v moderních elektroinstalacích.

Klíčové vlastnosti

  • Výkonový stykač Eaton Moeller® series DILM
  • Jmenovitý provozní proud 95 A při AC-3
  • Výkon motoru až 45 kW při 400 V
  • Řídicí napětí 230 V (50 Hz) / 240 V (60 Hz)
  • 3 hlavní póly
  • Šroubové svorky pro snadnou instalaci
  • Rozměry: 160 x 170 x 90 mm
  • Hmotnost 2,18 kg
  • Soulad s CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 130 A
Jmenovitý provozní proud Ie při AC-3, 400 V 95 A
Jmenovitý provozní výkon při AC-3, 400 V 45 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 50 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 26 kW
Jmenovitý provozní výkon NEMA 55 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 90 mm
Výška 170 mm
Hloubka 160 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 130 A
Jmenovitý provozní proud Ie při AC-3, 400 V 95 A
Jmenovitý provozní výkon při AC-3, 400 V 45 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 50 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 26 kW
Jmenovitý provozní výkon NEMA 55 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 90 mm
Výška 170 mm
Hloubka 160 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
