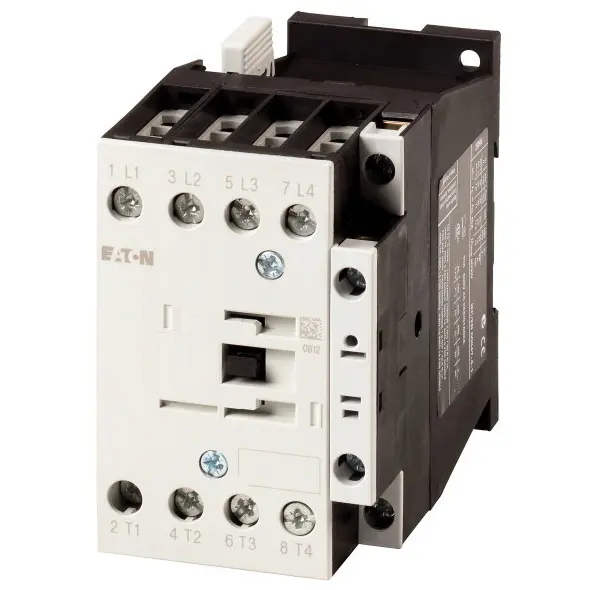

EATON STYKAČ VÝKON DILMP32-10(RDC24) 18A 4P 109811

Eaton 109811 Výkonový stykač, 4-pólové, DC ovládání, AC-1: 32 A, 1 spínací kontakt, RDC 24... Zobrazit více

Výrobce: EATON

Kód produktu: 81895719 Zkopírováno

Kód dodavatele: 109811 Zkopírováno

EAN: 4015081093830 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton 109811 Výkonový stykač, 4-pólové, DC ovládání, AC-1: 32 A, 1 spínací kontakt, RDC 24: 24 - 27 V DC, Šroubové svorky
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 32 A
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 15 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 7 kW
Jmenovitý provozní výkon NEMA 11 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 4
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V

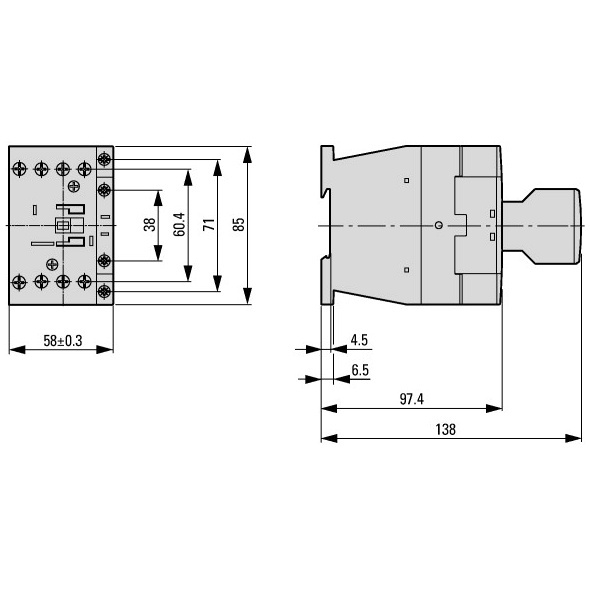

Šířka 58 mm
Výška 85 mm
Hloubka 97 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 32 A
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 15 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 7 kW
Jmenovitý provozní výkon NEMA 11 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 4
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 58 mm
Výška 85 mm
Hloubka 97 mm
