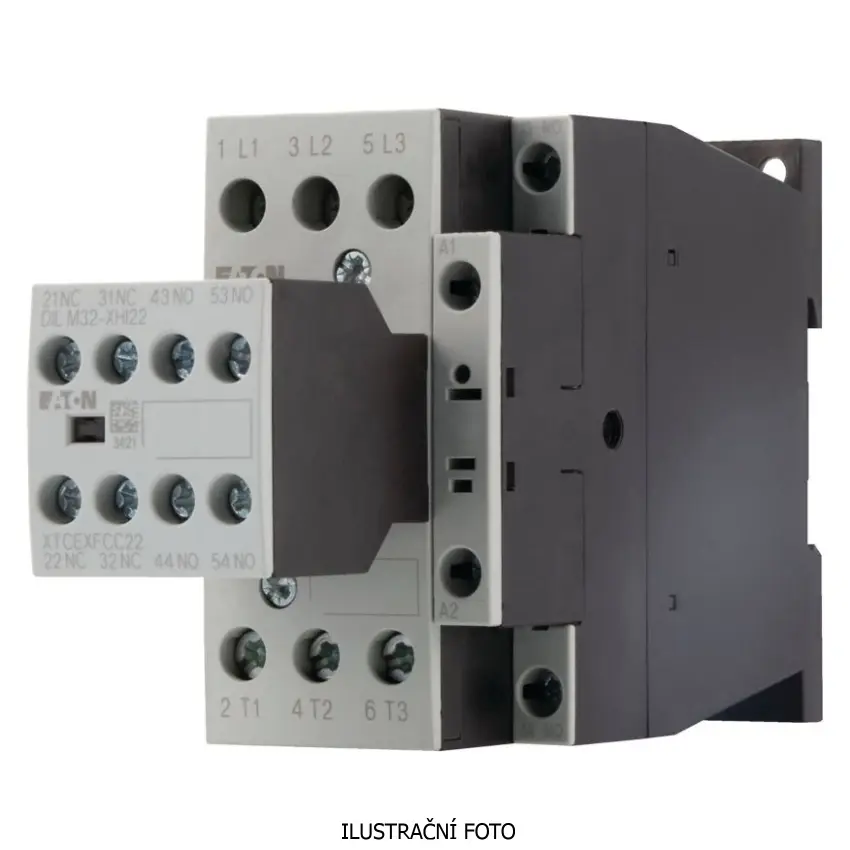

EATON STYKAČ VÝKONOVÝ DILM17-32(RDC24), 18A/7,5KW AC-3, 40A AC-1, 3Z 2V, UC=24V DC 277114

Stykač Eaton Moeller® řady DILM, 380 V 400 V 7,5 kW, 3 N/O, 2 NC, RDC 24: 24 - 27 V DC, DC... Zobrazit více

Výrobce: EATON

Kód produktu: 83699843 Zkopírováno

Kód dodavatele: 277114 Zkopírováno

EAN: 4015082771140 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Stykač Eaton Moeller® řady DILM, 380 V 400 V 7,5 kW, 3 N/O, 2 NC, RDC 24: 24 - 27 V DC, DC provoz, Šroubové svorky

Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Jmenovitý provozní proud Ie při AC-1, 400 V 40 A
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 10 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 4.5 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Počet pomocných spínacích kontaktů 3
Počet pomocných rozpínacích kontaktů 2
Vhodné pro řadovou montáž Ne
Šířka 45 mm
Výška 85 mm
Hloubka 138 mm
