EATON SVODIČ PŘEPĚTÍ T1+T2 (B+C) SPHT12-350/3-AX, EP-502636

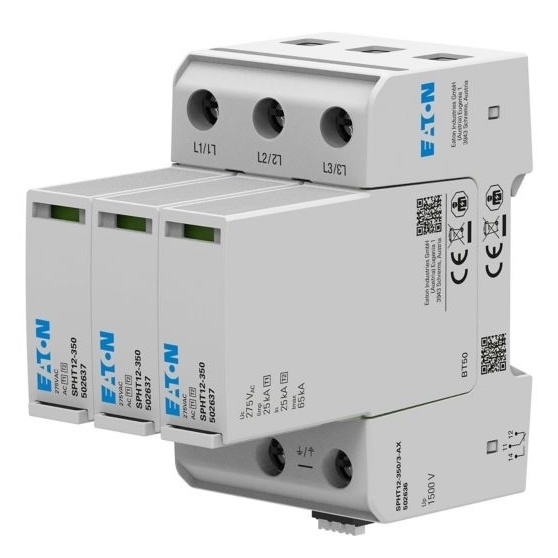

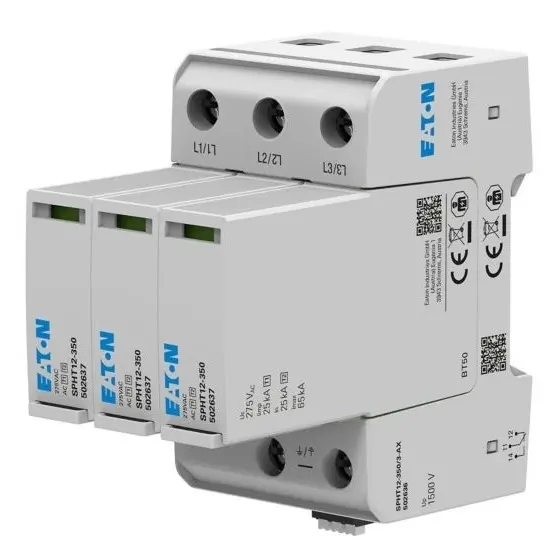

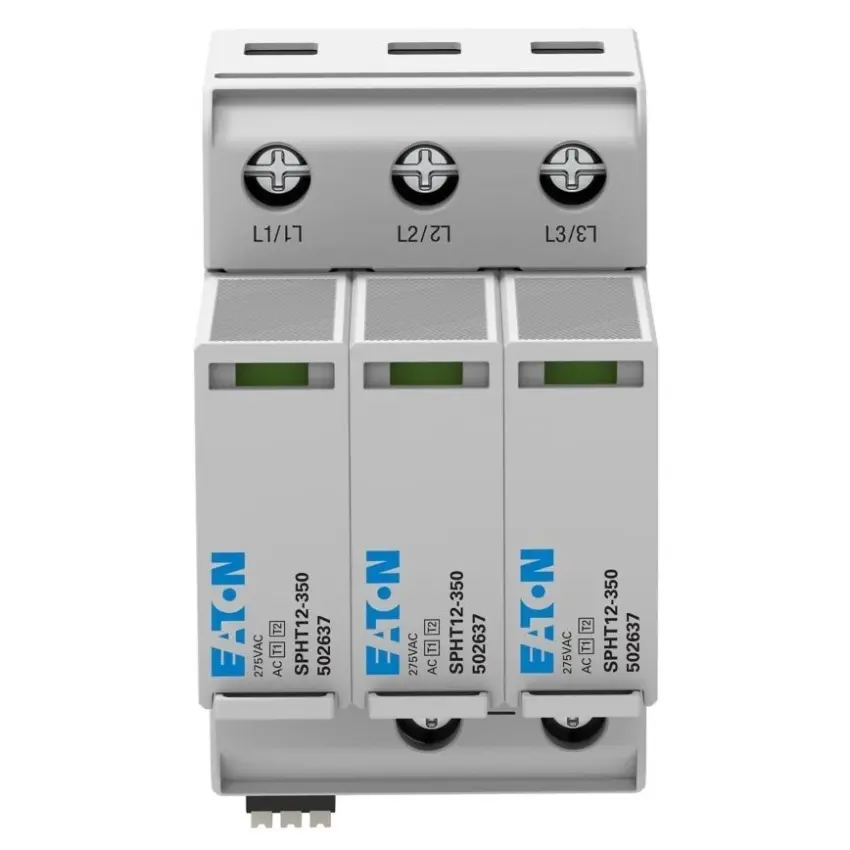

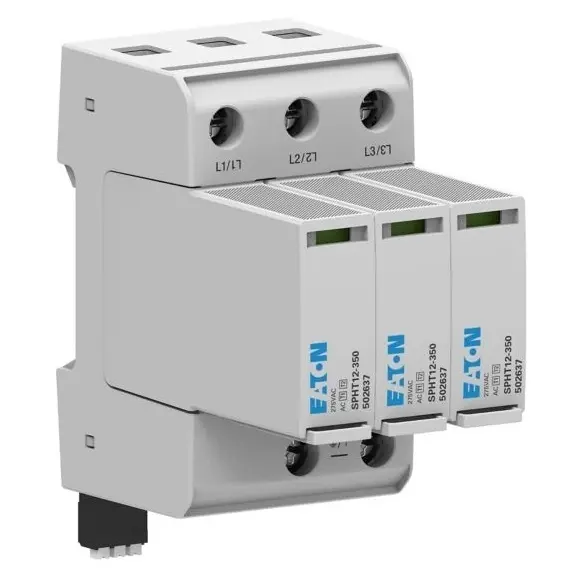

Eaton svodič přepětí T1+T2 (B+C) SPHT12-275/3-AX, EP-502636

Kombinovaný svodič přepětí Eaton SPHT12-275/3-AX je určen pro potlačení přechodného přepětí úrovní T1 a T2. Patří do kategorie typu 1 a je vhodný pro použití v systému TN-C. Jmenovité střídavé napětí je 240 V AC a maximální trvalé napětí při AC činí 275 V. Zařízení je vybaveno optickou signalizací stavu a kontaktem pro dálkovou signalizaci.

Svodič dosahuje jmenovitého výbojového proudu 25 kA (8/20 μs) a nepřetržitého bleskového impulsního proudu 25 kA (10/350 μs). Úroveň ochrany činí 1.5 kV. Zhášecí schopnost následného proudu je 50 kA. Konstrukce podporuje připojení plných vodičů do 35 mm² a lankových vodičů do 25 mm². Montáž je určena na 35mm DIN lištu.

Mechanické parametry zahrnují krytí IP20, rozměry 105 × 86 × 54 mm a hmotnost 0.508 kg. Modelový kód je SPHT12-275/3-AX a produkt nese označení CE. Svodič je součástí řady přepěťových ochran Eaton xPole SPHT.

Klíčové vlastnosti

• Kombinovaný svodič přepětí T1 + T2
• Modelový kód SPHT12-275/3-AX
• AC trvalé napětí 275 V
• Jmenovité AC napětí 240 V
• Typ systému: TN-C
• Jmenovitý výbojový proud 25 kA (8/20 μs)
• Bleskový impulsní proud 25 kA (10/350 μs)
• Úroveň ochrany 1.5 kV
• Zhášecí schopnost následného proudu 50 kA
• Optická signalizace
• Dálkový signalizační kontakt
• Montáž na DIN lištu 35 mm
• Krytí IP20
• Průřez vodičů: 25 mm² (lanko), 35 mm² (plný vodič)
• Rozměry: 105 × 86 × 54 mm
• Hmotnost 0.508 kg
• Katalogové číslo EP-502636
