EATON SVODIČ SPBT12-280-1+NPE TYP1+2 2P SADA 1+1 PRO TN-S,TT 158308

Eaton SPBT12-280-1+NPE svodič přepětí, typ 1+2, 280 V, 12,5 kA Svodič přepětí Eaton SPBT... Zobrazit více

Výrobce: EATON

Kód produktu: 81765872 Zkopírováno

Kód dodavatele: 158308 Zkopírováno

EAN: 4015081548866 Zkopírováno

Jmenovité napětí AC: 280 V

Jmenovité napětí DC: 0 V

Maximální trvalé napětí AC: 280 V

Maximální trvalé napětí DC: 0 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

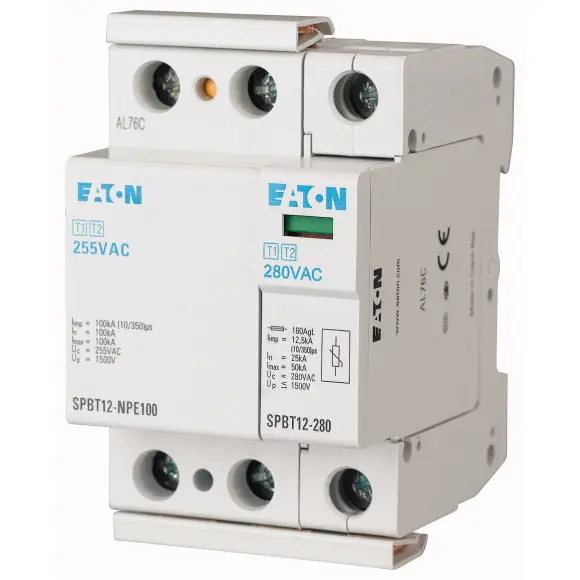

Eaton SPBT12-280-1+NPE svodič přepětí, typ 1+2, 280 V, 12,5 kA

Svodič přepětí Eaton SPBT12-280-1+NPE z řady Moeller xPole je určen pro ochranu elektrických instalací před účinky atmosférických a spínacích přepětí. Díky kombinovanému provedení typu 1+2 poskytuje ochranu proti přímým úderům blesku i spínacím přepětím. Využívá technologii jiskřiště pro spolehlivé a rychlé odvedení přepěťových proudů. Tento svodič je vhodný pro instalace v sítích TN-S a TT. Jeho kompaktní konstrukce se třemi moduly umožňuje snadnou montáž na DIN lištu a optická signalizace stavu zařízení usnadňuje kontrolu provozuschopnosti.

Klíčové vlastnosti

  • Kombinovaný svodič přepětí typu 1+2
  • Ochrana proti atmosférickým a spínacím přepětím
  • Technologie jiskřiště
  • Maximální trvalé provozní napětí: 280 V AC
  • Jmenovitý výbojový proud (10/350 ?s): 12,5 kA
  • Napěťová ochranná úroveň L-N a L-PE: 1,5 kV
  • Maximální průřez vodiče: 35 mm? (jemnožilový), 25 mm? (plný vodič)
  • Dvou pólové provedení - fáze a střední vodič
  • Optická signalizace stavu
  • Krytí: IP20
  • Montáž na DIN lištu 35 mm
  • Rozměry: 90 x 52,5 x 69 mm (d x š x v)
  • Hmotnost: 0,383 kg
  • Shoda s normou RoHS
Název parametru Hodnota
Jmenovité napětí AC 280 V
Jmenovité napětí DC 0 V
Maximální trvalé napětí AC 280 V
Maximální trvalé napětí DC 0 V
Max. napětí FV instalace 0 V
Napěťová ochranná hladina 0 kV
Napěťová ochranná hladina L-N 1.5 kV
Napěťová ochranná hladina N-PE 100 kV
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 3 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Integrovaná předřazená pojistka Ne
Signalizace na přístroji Optické
Soustava DC Ne
Soustava IT Ano
Soustava TN Ano
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ano
Soustava TT Ano
Soustava jiná Ano
Počet pólů 2
Bleskový proud (10/350) 12.5 kA
Napěťová ochranná hladina L-PE 1.5 kV
Napěťová ochranná hladina (DC+ - DC-) 0 kV
Napěťová ochranná hladina (DC+/DC- - PE) 0 kV
Schopnost zhášení následného proudu 0 kA
Měrná energie 625 kJ/Ohm
Dálková signalizace Ne
Zkušební třída Typ 1 a 2
Koordinovaný vliv ochrany na koncové zařízení Ne
Krytí (IP) IP20
Maximální nadproudová ochrana, paralelní připojení (pojistka) 0
Maximální nadproudová ochrana, sériové zapojení (pojistka) 0
Technologie jiskřiště s přepínáním napětí Ano
Odběr napětí chráněný proti nadproudu Ne
