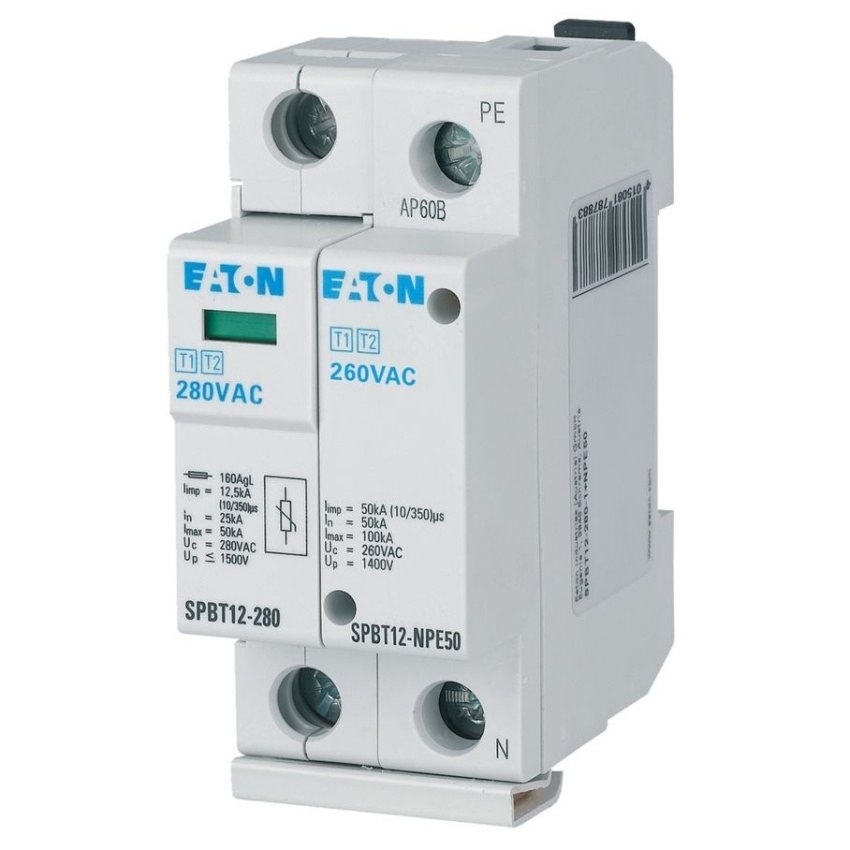

EATON SVODIČ SPBT12-280-1+NPE50 TYP1+2 50KA 280V 2P TN-S, TT 184752

Kompaktní a spolehlivý přepěťový ochranný zařízení navržené pro ochranu elektrických insta... Zobrazit více

Výrobce: EATON

Kód produktu: 83475661 Zkopírováno

Kód dodavatele: 184752 Zkopírováno

EAN: 4015081787883 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ano

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Kompaktní a spolehlivý přepěťový ochranný zařízení navržené pro ochranu elektrických instalací před přepětím způsobeným blesky nebo jinými přepěťovými událostmi. Tento model je určen pro systémy TN-S a TT a poskytuje ochranu na úrovni Typu 1+2, což zajišťuje vysokou úroveň ochrany v různých provozních podmínkách. S maximálním proudem odolnosti 50 kA a pracovní napětí 280 V, SPBT12-280-1+NPE50 je ideální volbou pro zabezpečení elektrických systémů v komerčních i průmyslových aplikacích.

Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ano
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ano
Soustava TT Ano
Soustava jiná Ano
Počet pólů 2
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí AC 260 V
Maximální trvalé napětí DC 0 V
Jmenovité napětí AC 240 V
Jmenovité napětí DC 0 V
Max. napětí FV instalace 0 V
Napěťová ochranná hladina 1.5 kV
Napěťová ochranná hladina L-N 1.5 kV
Napěťová ochranná hladina L-PE 1.5 kV
Napěťová ochranná hladina N-PE 1.4 kV
Napěťová ochranná hladina (DC+ - DC-) 0 kV
Napěťová ochranná hladina (DC+/DC- - PE) 0 kV
Schopnost zhášení následného proudu 0 kA
Měrná energie 625 kJ/Ohm
Maximální nadproudová ochrana, paralelní připojení (pojistka) 0
Maximální nadproudová ochrana, sériové zapojení (pojistka) 0
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Integrovaná předřazená pojistka Ne
Koordinovaný vliv ochrany na koncové zařízení Ne
Technologie jiskřiště s přepínáním napětí Ano
Odběr napětí chráněný proti nadproudu Ne
Krytí (IP) IP20
Všechny parametry
