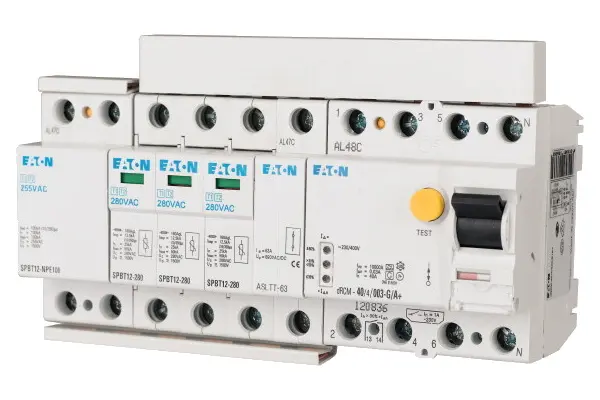

EATON SVODIČ SPBT12-280-3+NPE/BB 158333

EATON SVODIČ PŘEPĚTÍ SPBT12-280-3+NPE/BB 158333 Kombinovaný svodič přepětí Eaton SPBT12-28... Zobrazit více

Výrobce: EATON

Kód produktu: 81788891 Zkopírováno

Kód dodavatele: 158333 Zkopírováno

EAN: 4015081549214 Zkopírováno

Soustava DC: Ne

Soustava IT: Ano

Soustava TN: Ano

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON SVODIČ PŘEPĚTÍ SPBT12-280-3+NPE/BB 158333 Kombinovaný svodič přepětí Eaton SPBT12-280-3+NPE/BB pro systémy TN-S a TT, čtyřpólové provedení, třída ochrany 1+2.

Svodič přepětí Eaton SPBT12-280-3+NPE/BB je určen pro ochranu elektrických zařízení v obytných i užitkových budovách před účinky přepětí a bleskových proudů. Nabízí kombinovanou ochranu třídy 1+2 a je vhodný pro systémy TN, TT, TN-S a IT. Díky technologii jiskřiště s napěťovým spínáním poskytuje spolehlivou ochranu a dlouhou životnost. Přístroj má jmenovité napětí 280 V AC, ochrannou úroveň napětí 1,5 kV a svodový bleskový proud 12,5 kA. Snadná montáž je zajištěna uchycením na DIN lištu a optickou signalizací stavu zařízení. Krytí IP20 umožňuje bezpečné použití v rozvaděčích a elektroinstalacích.

Klíčové vlastnosti

  • Kombinovaný svodič přepětí třídy 1+2
  • Čtyřpólové provedení pro systémy TN-S a TT
  • Jmenovité napětí 280 V AC
  • Úroveň ochrany napětí 1,5 kV
  • Svodový bleskový proud 12,5 kA
  • Technologie jiskřiště s napěťovým spínáním
  • Optická signalizace stavu zařízení
  • Montáž na DIN lištu 35 mm
  • Krytí IP20 pro bezpečné použití
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ano
Soustava TN Ano
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ano
Soustava TT Ano
Soustava jiná Ano
Počet pólů 4
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí AC 280 V
Maximální trvalé napětí DC 0 V
Jmenovité napětí AC 280 V
Jmenovité napětí DC 0 V
Max. napětí FV instalace 0 V
Napěťová ochranná hladina 0 kV
Napěťová ochranná hladina L-N 1.5 kV
Napěťová ochranná hladina L-PE 1.5 kV
Napěťová ochranná hladina N-PE 1.5 kV
Napěťová ochranná hladina (DC+ - DC-) 0 kV
Napěťová ochranná hladina (DC+/DC- - PE) 0 kV
Schopnost zhášení následného proudu 0 kA
Měrná energie 2500 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 6 TE
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Integrovaná předřazená pojistka Ne
Koordinovaný vliv ochrany na koncové zařízení Ne
Krytí (IP) IP20
Maximální nadproudová ochrana, paralelní připojení (pojistka) 0
Maximální nadproudová ochrana, sériové zapojení (pojistka) 0
Technologie jiskřiště s přepínáním napětí Ano
Odběr napětí chráněný proti nadproudu Ne
