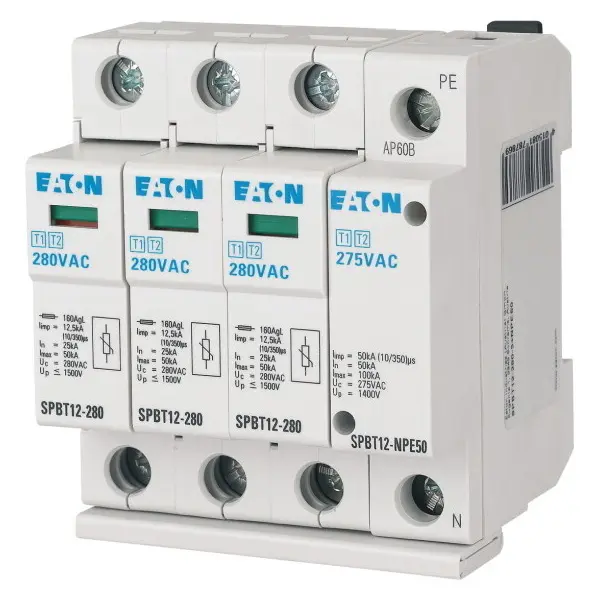

EATON SVODIČ SPBT12-280/3+NPE50 TYP1+2 150KA 280V 4P TN-S, TT 184750

Čtyřpólový svodič přepětí typu 1+2 Eaton xPole SPBT12-280-3+NPE50, 240 V AC, 12,5 kA, pro ... Zobrazit více

Výrobce: EATON

Kód produktu: 82898816 Zkopírováno

Kód dodavatele: 184750 Zkopírováno

EAN: 4015081787869 Zkopírováno

Soustava DC: Ne

Soustava IT: Ano

Soustava TN: Ano

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Čtyřpólový svodič přepětí typu 1+2 Eaton xPole SPBT12-280-3+NPE50, 240 V AC, 12,5 kA, pro montáž na DIN lištu.

Svodič přepětí Eaton Moeller series xPole SPBT12-280-3+NPE50, katalogové číslo 184750, je čtyřpólové ochranné zařízení typu 1+2 pro sítě 240 V AC. Je určen pro ochranu instalací v otevřených prostorech, obytných i užitkových budovách a používá technologii jiskřišťového (spark gap) přepínače napětí pro spolehlivé omezení přepěťových impulzů. Svodič dosahuje úrovně ochrany do 1,5 kV, zvládá bleskový proud 12,5 kA (10/350 µs) a je vybaven optickou signalizací stavu. Modulové provedení o šířce 4 modulů pro montáž na 35mm DIN lištu a připojení vodičů do průřezu až 35 mm? usnadňuje instalaci v rozvaděčích s konfiguracemi IT, TN, TN-S i TT.

Klíčové vlastnosti

  • Čtyřpólový svodič přepětí Eaton Moeller series xPole SPBT12-280-3+NPE50
  • Typ 1+2 pro ochranu před přímými i spínacími přepětími
  • Jmenovité napětí AC 240 V, maximální trvalé napětí AC 260 V
  • Bleskový impulsní proud 12,5 kA (10/350 µs)
  • Úroveň ochrany Up (L-N, L-PE) 1,5 kV, N-PE 1,4 kV
  • Optická signalizace stavu na čelní straně přístroje
  • Montáž na 35mm DIN lištu, šířka 4 moduly
  • Připojení vodičů: jemně laněné do 35 mm?, plné vodiče do 25 mm?
  • Stupeň krytí IP20 pro instalaci v rozvaděči
  • Vhodný pro systémy IT, TN, TN-S a TT v obytných i užitkových budovách
  • RoHS konformní provedení
  • Rozměry přibližně 85 x 67 x 70,7 mm, hmotnost 0,527 kg
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ano
Soustava TN Ano
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ano
Soustava TT Ano
Soustava jiná Ano
Počet pólů 4
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí AC 260 V
Maximální trvalé napětí DC 0 V
Jmenovité napětí AC 240 V
Jmenovité napětí DC 0 V
Max. napětí FV instalace 0 V
Napěťová ochranná hladina 1.5 kV
Napěťová ochranná hladina L-N 1.5 kV
Napěťová ochranná hladina L-PE 1.5 kV
Napěťová ochranná hladina N-PE 1.4 kV
Napěťová ochranná hladina (DC+ - DC-) 0 kV
Napěťová ochranná hladina (DC+/DC- - PE) 0 kV
Schopnost zhášení následného proudu 0 kA
Měrná energie 625 kJ/Ohm
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 4 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Integrovaná předřazená pojistka Ne
Koordinovaný vliv ochrany na koncové zařízení Ne
Krytí (IP) IP20
Maximální nadproudová ochrana, paralelní připojení (pojistka) 0
Maximální nadproudová ochrana, sériové zapojení (pojistka) 0
Technologie jiskřiště s přepínáním napětí Ano
Odběr napětí chráněný proti nadproudu Ne
