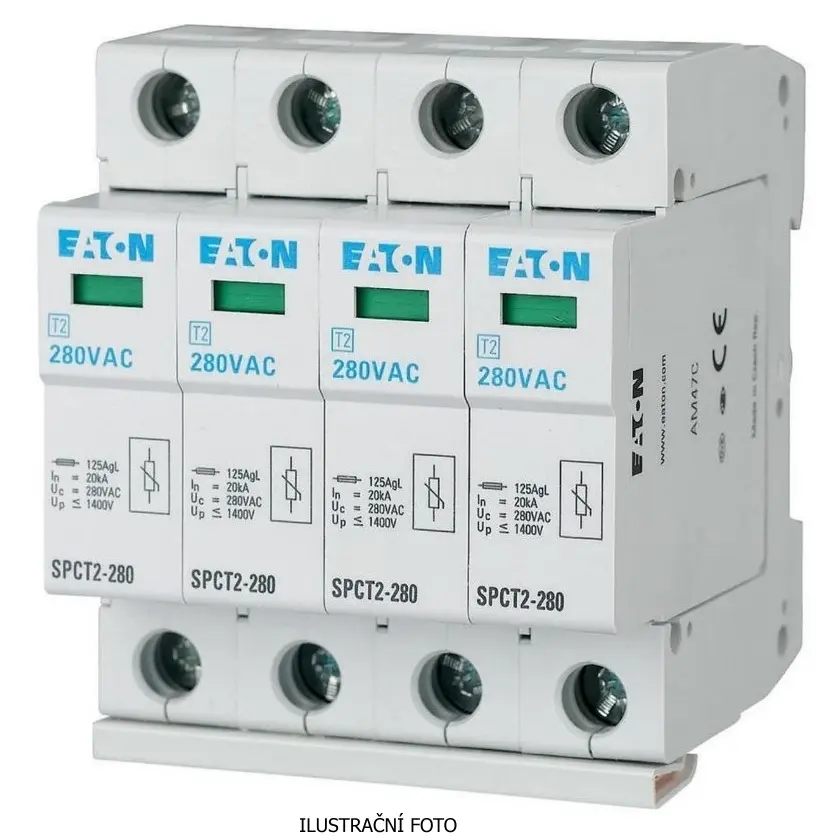

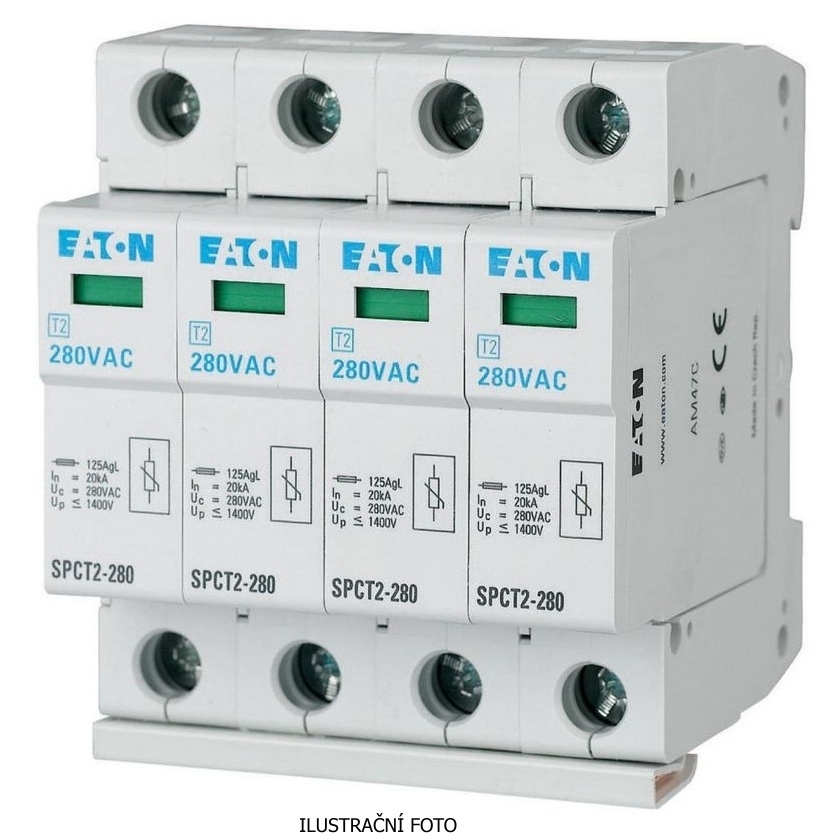

EATON SVODIČ SPCT2-385/4 TŘ. T2 4PÓL. 167606

Modulový svodič přepětí třídy T2 (II, C) určený k ochraně elektrických systémů před přepět... Zobrazit více

Výrobce: EATON

Kód produktu: 83475205 Zkopírováno

Kód dodavatele: 167606 Zkopírováno

EAN: 4015081640973 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ano

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Modulový svodič přepětí třídy T2 (II, C) určený k ochraně elektrických systémů před přepětím. Tento model s napěťovou odolností 385 V poskytuje efektivní ochranu před přepětím v systémech s napětím do 385 V. Je vybaven čtyřmi póly, což umožňuje flexibilní instalaci a ochranu více okruhů současně. Díky své modulární konstrukci je snadno montovatelný a vyměnitelný, což usnadňuje údržbu a zajišťuje dlouhou životnost.

Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ano
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Soustava jiná Ano
Počet vodičů (bez uzemnění) 4
Jmenovitý svodový rázový proud (8/20) 20 kA
Max. svodový proud (8/20) 40 kA
Jmenovité napětí AC 385 V
Jmenovité napětí DC 0 V
Maximální trvalé napětí AC 385 V
Maximální trvalé napětí DC 0 V
Max. napětí FV instalace 0 V
Napěťová ochranná hladina 1.8 kV
Napěťová ochranná hladina L-N 0 kV
Napěťová ochranná hladina N-PE 0 kV
Maximální nadproudová ochrana, paralelní připojení (pojistka) 0
Maximální nadproudová ochrana, sériové zapojení (pojistka) 125
Jmenovitý zkratový proud (Isccr) 0 kA
Integrovaná ochrana proti zkratu Ne
Integrovaná ochrana proti zkratu selektivní na pojistku gG 0
Integrovaná předřazená pojistka Ne
Bez unikajícího proudu Ne
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 4 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
