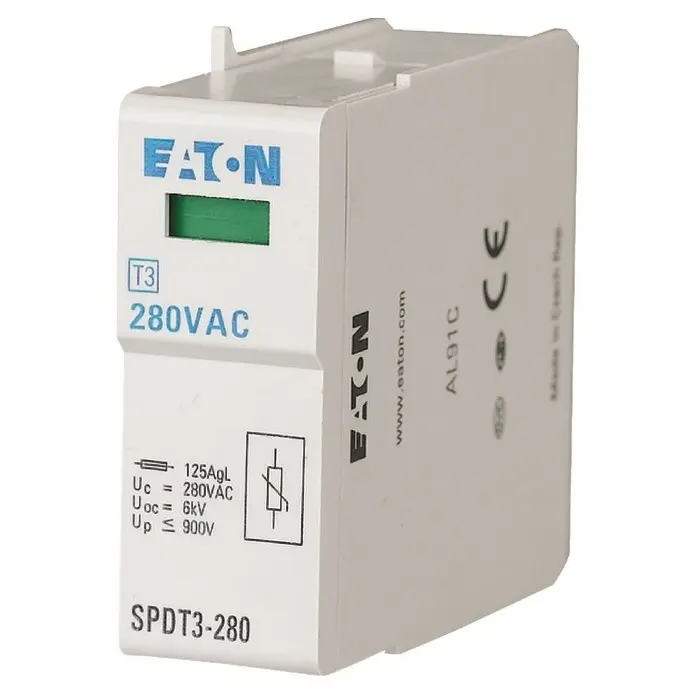

EATON SVODIČ SPDT3-280 TYP3 5KA 280V 1P 170484

EAT Přepěťová ochrana SPDT3-280 170484, 280 V AC Přepěťová ochrana Eaton SPDT3-280 je sv... Zobrazit více

Výrobce: EATON

Kód produktu: 82988917 Zkopírováno

Kód dodavatele: 170484 Zkopírováno

EAN: 4015081669820 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ne

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EAT Přepěťová ochrana SPDT3-280 170484, 280 V AC

Přepěťová ochrana Eaton SPDT3-280 je svodič přepětí pro AC sítě do 280 V. Je určena pro montáž na základním prvku v 1modulovém provedení s krytím IP20. Nabízí jmenovitý výbojový proud 5 kA, maximální výbojový proud 10 kA a úroveň ochrany 1,4 kV.

Klíčové vlastnosti

  • Svodič přepětí Eaton SPDT3-280, katalogové číslo 170484
  • Jmenovité napětí 280 V AC
  • Jmenovitý výbojový proud 5 kA, max. 10 kA
  • Úroveň ochrany 1,4 kV
  • 1 modul, montáž na základním prvku, krytí IP20
  • Průřez vodiče až 25 mm?
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ano
Počet vodičů (bez uzemnění) 0
Jmenovitý svodový rázový proud (8/20) 5 kA
Max. svodový proud (8/20) 10 kA
Jmenovité napětí AC 280 V
Jmenovité napětí DC 0 V
Maximální trvalé napětí AC 280 V
Maximální trvalé napětí DC 0 V
Max. napětí FV instalace 0 V
Napěťová ochranná hladina 1.4 kV
Napěťová ochranná hladina L-N 0 kV
Napěťová ochranná hladina N-PE 0 kV
Jmenovitý zkratový proud (Isccr) 0 kA
Integrovaná předřazená pojistka Ne
Způsob montáže Na základnu
Konstrukční velikost 1 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 0 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ne
Krytí (IP) IP20
Maximální nadproudová ochrana, paralelní připojení (pojistka) 0
Maximální nadproudová ochrana, sériové zapojení (pojistka) 125
Integrovaná ochrana proti zkratu Ne
Integrovaná ochrana proti zkratu selektivní na pojistku gG 0
Bez unikajícího proudu Ne
