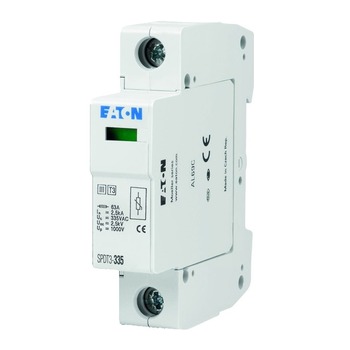

EATON SVODIČ SPDT3-335-1+NPE TYP3 2,5KA 335V 170487

Svodič přepětí třídy D s modulární konstrukcí (komplet - základna + modul + propojovací li... Zobrazit více

Výrobce: EATON

Kód produktu: 81282830 Zkopírováno

Kód dodavatele: 170487 Zkopírováno

EAN: 4015081669851 Zkopírováno

Jmenovitý svodový rázový proud (8/20): 2.5 kA

Jmenovité napětí AC: 335 V

Jmenovité napětí DC: 0 V

Maximální trvalé napětí AC: 335 V

Na objednání obvykle do 10 dnů

K vyzvednutí na pobočkách obvykle do 10 dnů

Popis Parametry
Svodič přepětí třídy D s modulární konstrukcí (komplet - základna + modul + propojovací lišta). Svodiče přepětí sloužící k ochraně spotřebičů před přepětím. Montáž na DIN lištu. Účinnost svodiče do 5 m vedení na obě strany, při delší vzdálenosti spotřebiče od svodiče je nutné instalovat další svodič přepětí třídy T3 (III, D).
Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 2.5 kA
Jmenovité napětí AC 335 V
Jmenovité napětí DC 0 V
Maximální trvalé napětí AC 335 V
Maximální trvalé napětí DC 0 V
Max. napětí FV instalace 0 V
Napěťová ochranná hladina 1.6 kV
Napěťová ochranná hladina L-N 0 kV
Napěťová ochranná hladina N-PE 0 kV
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 0 mm2
S komunikačním kontaktem Ne
Integrovaná předřazená pojistka Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ne
Soustava DC Ne
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ano
Počet vodičů (bez uzemnění) 1
Jmenovitý zkratový proud (Isccr) 0 kA
Max. svodový proud (8/20) 10 kA
Krytí (IP) IP20
Maximální nadproudová ochrana, paralelní připojení (pojistka) 0
Maximální nadproudová ochrana, sériové zapojení (pojistka) 125
Integrovaná ochrana proti zkratu Ne
Integrovaná ochrana proti zkratu selektivní na pojistku gG 0
Bez unikajícího proudu Ne
