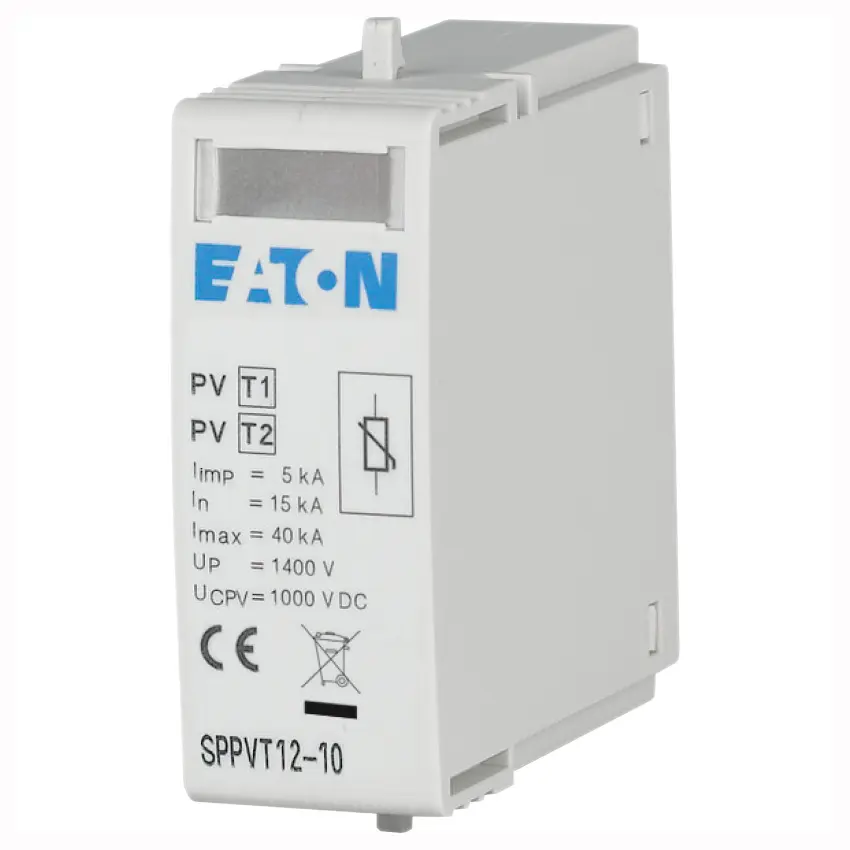

EATON SVODIČ SPPVT12-10 VÝMĚNNÝ MODUL 177260

Svodič přepětí Eaton xPole SPPVT12-10 je určen pro ochranu stejnosměrných fotovoltaických ... Zobrazit více

Výrobce: EATON

Kód produktu: 83091968 Zkopírováno

Kód dodavatele: 177260 Zkopírováno

EAN: 4015081717125 Zkopírováno

Soustava DC: Ne

Soustava IT: Ano

Soustava TN: Ne

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Svodič přepětí Eaton xPole SPPVT12-10 je určen pro ochranu stejnosměrných fotovoltaických systémů proti přepětí.

Svodič přepětí Eaton Moeller série xPole SPPVT12-10 je zařízení typu 2 určené pro DC přepěťovou ochranu v neuzemněných systémech IT, zejména ve fotovoltaických instalacích. Je navržen pro maximální provozní napětí PV až 585 V DC a jmenovité napětí systému 487,5 V DC. Svodič dosahuje jmenovitého svodového proudu 15 kA (8/20 ?s) a úrovně napěťové ochrany 1,8 kV. Zařízení je modulární, zásuvné provedení umožňuje snadnou výměnu a optická signalizace informuje o stavu svodiče.

Klíčové vlastnosti

  • DC svodič přepětí typu 2 pro fotovoltaické systémy
  • Pro neuzemněné systémy IT
  • Maximální PV napětí 585 V DC
  • Jmenovitý svodový proud 15 kA (8/20 ?s)
  • Zásuvné modulární provedení
  • Optická signalizace stavu zařízení
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ano
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Počet vodičů (bez uzemnění) 0
Jmenovitý svodový rázový proud (8/20) 15 kA
Max. svodový proud (8/20) 0 kA
Jmenovité napětí AC 0 V
Jmenovité napětí DC 487.5 V
Maximální trvalé napětí AC 0 V
Maximální trvalé napětí DC 585 V
Max. napětí FV instalace 585 V
Napěťová ochranná hladina 1.8 kV
Napěťová ochranná hladina L-N 0 kV
Napěťová ochranná hladina N-PE 0 kV
Jmenovitý zkratový proud (Isccr) 0 kA
Integrovaná předřazená pojistka Ne
Způsob montáže Na základnu
Konstrukční velikost 1 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 0 mm2
Max. průřez pružného vodiče (jemné lanko) 0 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Maximální nadproudová ochrana, paralelní připojení (pojistka) 0
Maximální nadproudová ochrana, sériové zapojení (pojistka) 0
Integrovaná ochrana proti zkratu Ne
Integrovaná ochrana proti zkratu selektivní na pojistku gG 0
Bez unikajícího proudu Ne
