EATON VYPÍNAČ 3PÓL IN=160A ICW(1S)=2KA PDE13S0160SNNJ

Odpínač Eaton Moeller Power Defense PDE13S0160SNNJ je třípólový spínač-odpínač v lisovaném... Zobrazit více

Výrobce: EATON

Kód produktu: 82888763 Zkopírováno

Kód dodavatele: PDE13S0160SNNJ Zkopírováno

EAN: 9010238099135 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako spínač pro údržbu/opravu: Ne

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

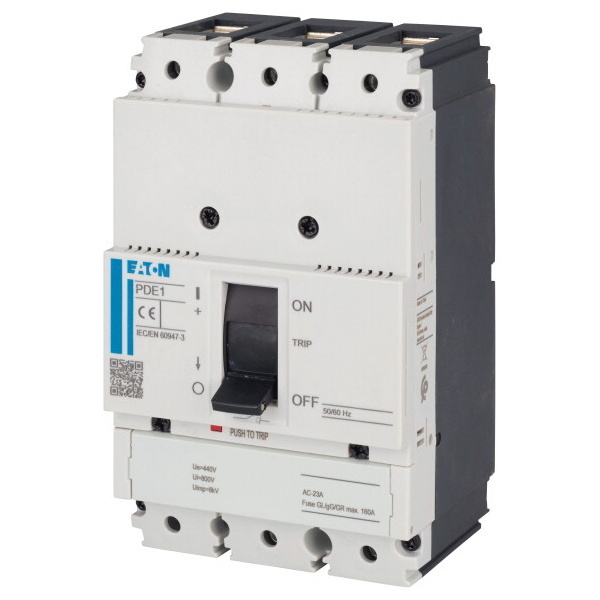

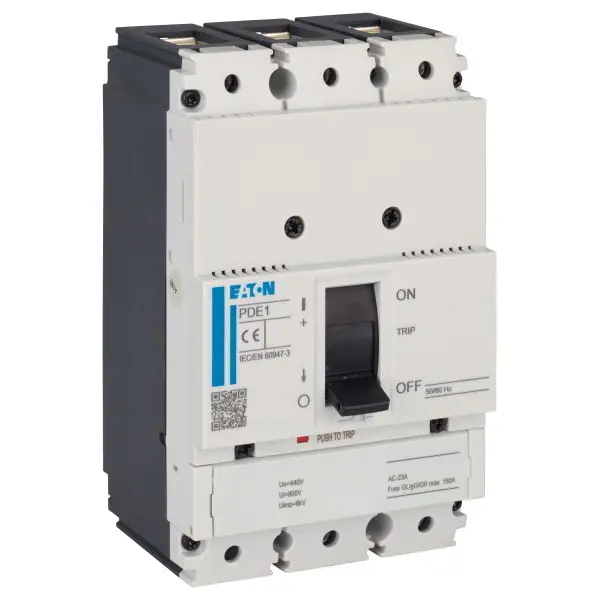

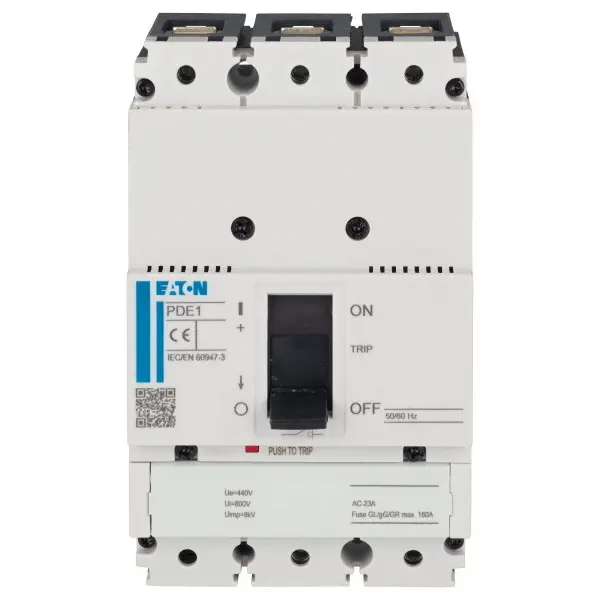

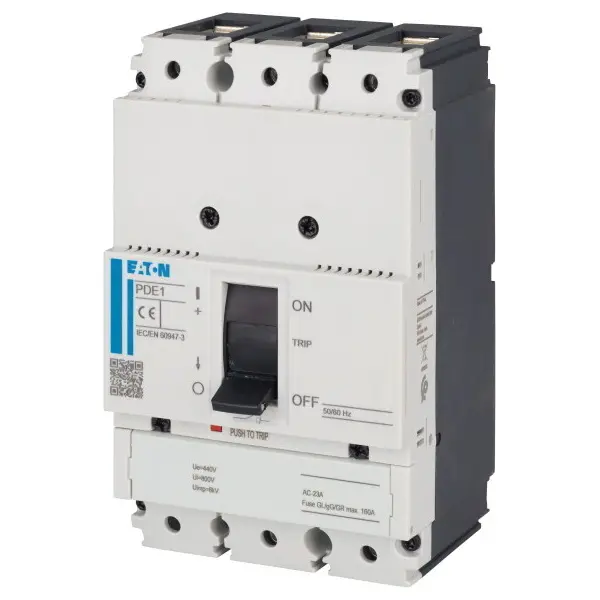

Odpínač Eaton Moeller Power Defense PDE13S0160SNNJ je třípólový spínač-odpínač v lisovaném pouzdře určený pro bezpečné odpojování a spínání elektrických obvodů.

Odpínač Eaton Moeller Power Defense PDE13S0160SNNJ je třípólový spínač-odpínač v lisovaném pouzdře určený pro bezpečné odpojování a spínání elektrických obvodů. Nabízí jmenovitý proud 160 A a je vhodný pro instalace s provozním napětím 220-440 V AC. Přístroj je konstruován jako pevné vestavné zařízení, hlavní obvod se připojuje přes rámové svorky a ovládání je řešeno kolébkovou pákou s černým madlem. Čelní strana má základní krytí IP2X a přístroj splňuje požadavky RoHS.

Klíčové vlastnosti

  • Třípólový spínač-odpínač Power Defense v lisovaném pouzdře
  • Model PDE13S0160SNNJ, 1 spínací prvek
  • Jmenovitý proud 160 A
  • Provozní napětí 220-440 V AC
  • Pevná vestavná montáž (built-in device)
  • Připojení hlavního obvodu rámovými svorkami (frame clamp)
  • Ovládání kolébkovou pákou, černé madlo
  • Čelní krytí IP2X
  • Krátkodobý výdržný proud Icw 2 kA
  • Rozměry 145 x 89 x 87 mm, hmotnost 1,046 kg
  • Shoda s RoHS
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako spínač pro údržbu/opravu Ne
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ne
Provedení jako reverzní spínač Ne
Počet spínačů 1
Max. jmenovité provozní napětí Ue AC 440 V
Jmenovitý trvalý proud Iu 160 A
Jmenovitý trvalý proud při AC-23, 400V 0 A
Jmenovitý konstantní proud při AC-21, 400V 0 A
Jmenovitý provozní výkon při AC-3, 400 V 0 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 2 kA
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Spínací výkon pro 400V 0 kW
Podmíněný jmenovitý zkratový proud Iq 0 kA
Počet pólů 3
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Montážní přístroj
Vhodné pro upevnění do země Ne
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ne
Barva ovládacího prvku Černá
Typ ovládacího prvku Sklopná páka
S aretací Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Krytí (IP), na čelní straně IP2X
S předmontovanou kabeláží Ne
Výška 87 mm
Hloubka 145 mm
Šířka 89 mm
