EATON VYPÍNAČ DMVS-160/3/SE5/P-R 197333

Eaton DMVS enclosed switch-disconnector s katalogovým číslem 197333 je třípólový odpínač u... Zobrazit více

Výrobce: EATON

Kód produktu: 83472563 Zkopírováno

Kód dodavatele: 197333 Zkopírováno

EAN: 4015080896975 Zkopírováno

Provedení jako hlavní vypínač: Ano

Provedení jako spínač pro údržbu/opravu: Ano

Provedení jako bezpečnostní spínač: Ano

Provedení jako zařízení nouzového vypnutí: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton DMVS enclosed switch-disconnector s katalogovým číslem 197333 je třípólový odpínač určený pro použití jako hlavní, bezpečnostní, servisní nebo nouzový vypínač.

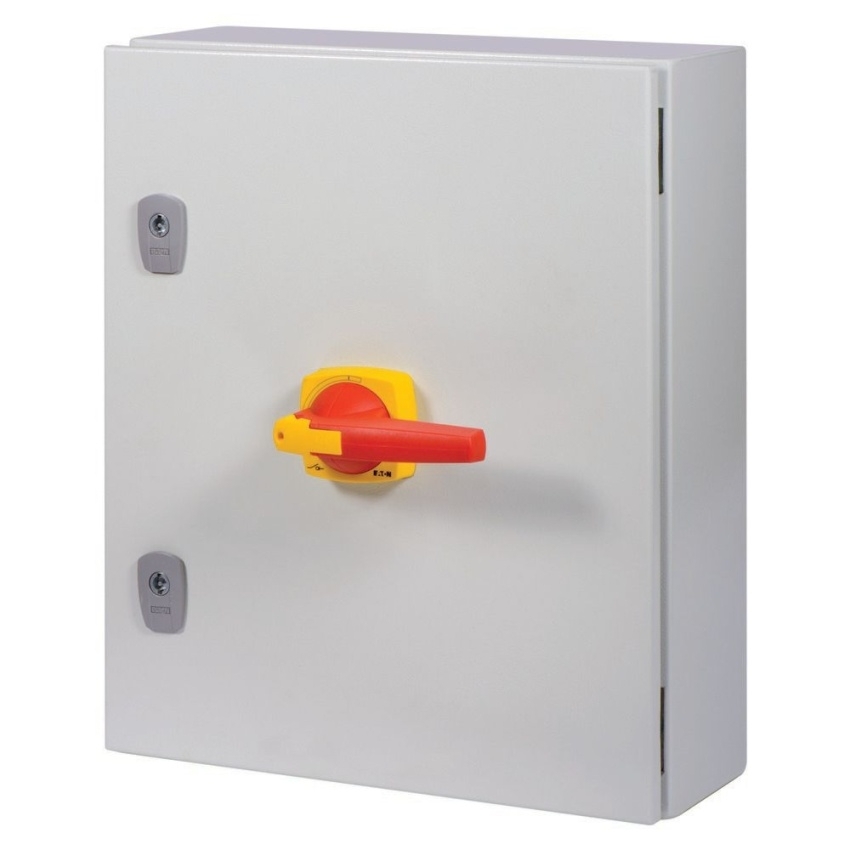

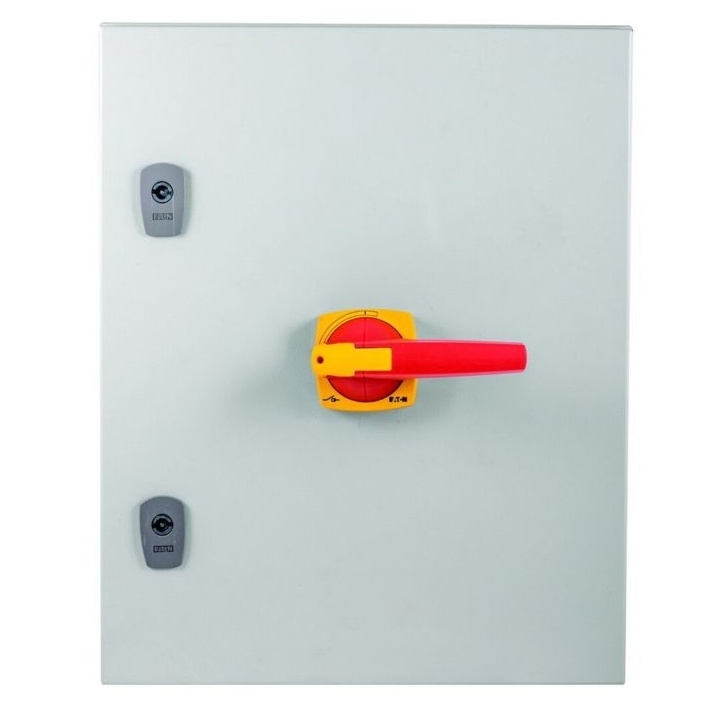

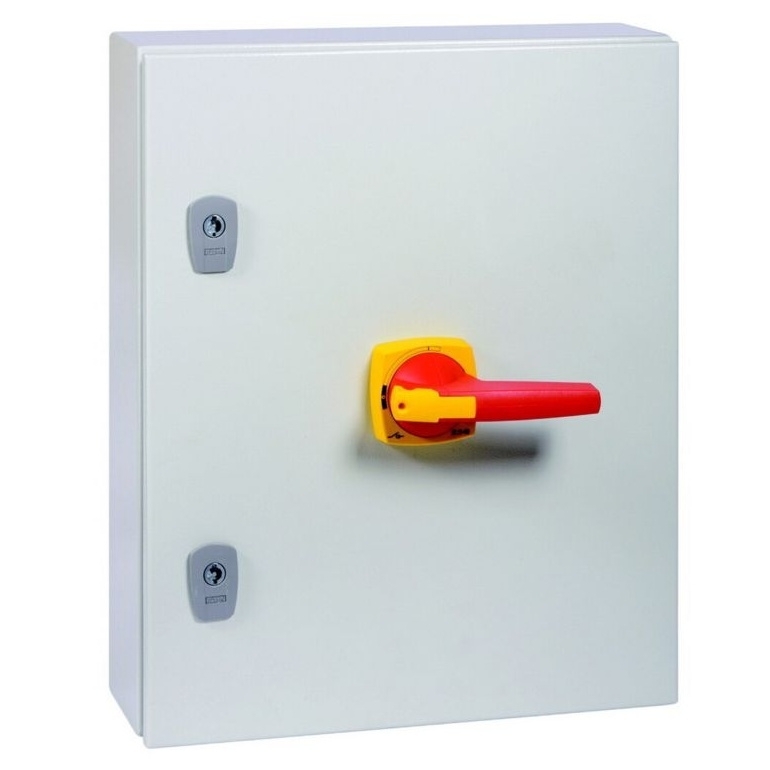

Eaton DMVS enclosed switch-disconnector s katalogovým číslem 197333 je třípólový odpínač určený pro použití jako hlavní, bezpečnostní, servisní nebo nouzový vypínač. Zařízení je vybaveno červenou otočnou rukojetí se žlutým blokovacím kroužkem a umožňuje uzamčení v poloze 0 (Vypnuto). Kryt s krytím IP65 z čelní strany a NEMA 12 zajišťuje ochranu proti prachu a vodě při povrchové montáži. Odpínač je dimenzován na jmenovitý proud 160 A a provozní napětí až 690 V AC při provozu v náročných průmyslových podmínkách.

Klíčové vlastnosti

  • Třípólový vypínač-odpínač pro hlavní a bezpečnostní použití
  • Jmenovitý provozní proud 160 A
  • Maximální provozní napětí až 690 V AC
  • Uzamykatelný v poloze 0 (Vypnuto)
  • Červená otočná rukojeť se žlutým blokovacím kroužkem
  • Krytí IP65 z čelní strany, NEMA 12
  • Povrchová montáž, montážní poloha dle potřeby
  • Rozsah provozních teplot od -25 °C do +55 °C
Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako bezpečnostní spínač Ano
Provedení jako zařízení nouzového vypnutí Ano
Provedení jako reverzní spínač Ne
Počet spínačů 1
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 160 A
Jmenovitý trvalý proud při AC-23, 400V 160 A
Jmenovitý konstantní proud při AC-21, 400V 160 A
Jmenovitý provozní výkon při AC-3, 400 V 0 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 0 kA
Jmenovitý provozní výkon při AC-23, 400 V 90 kW
Spínací výkon pro 400V 90 kW
Podmíněný jmenovitý zkratový proud Iq 100 kA
Počet pólů 3
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Kompletní přístroj ve skříni
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ne
Barva ovládacího prvku Červená
Typ ovládacího prvku Dlouhá otočná rukojeť
S aretací Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
S předmontovanou kabeláží Ne
Krytí (IP), na čelní straně IP65
Stupeň krytí (NEMA) 12
Šířka 400 mm
Výška 500 mm
Hloubka 225 mm
