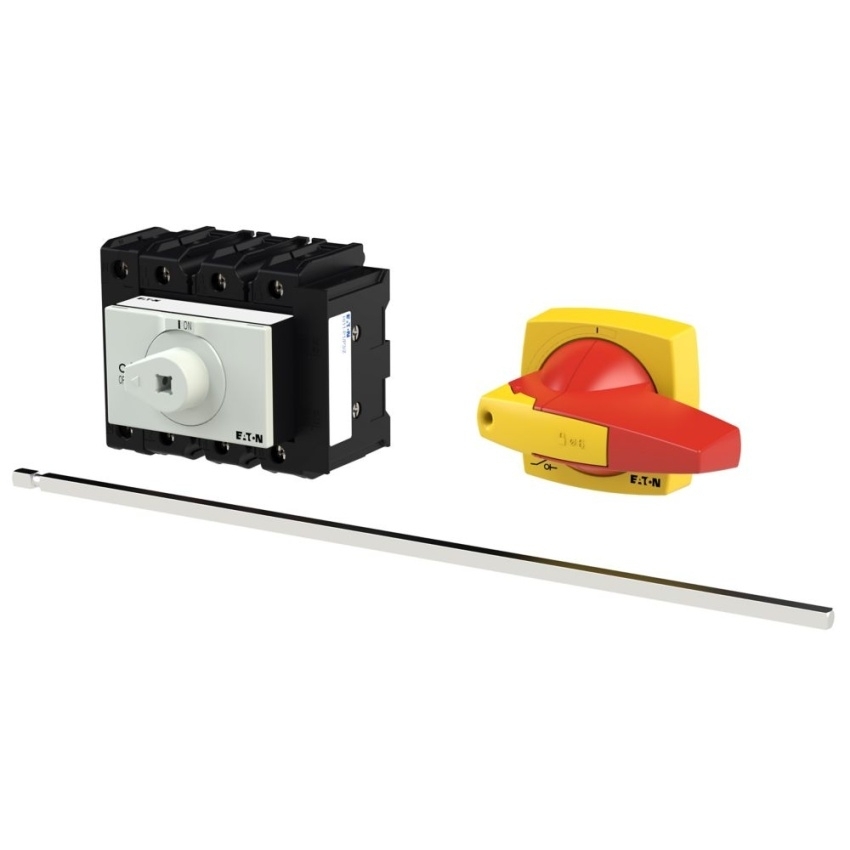

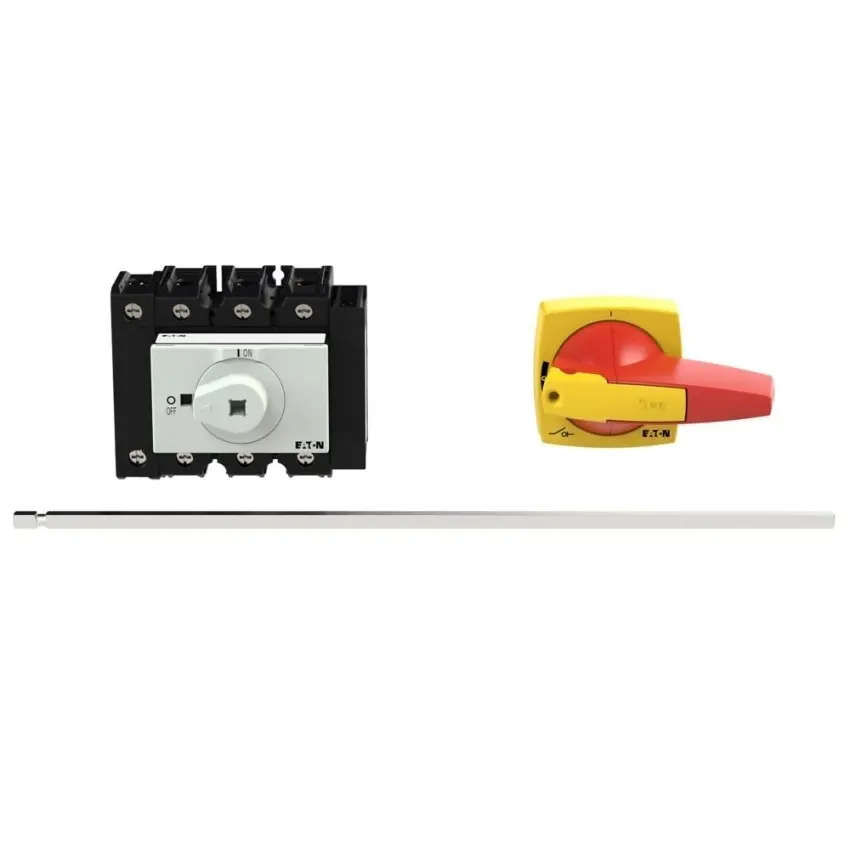

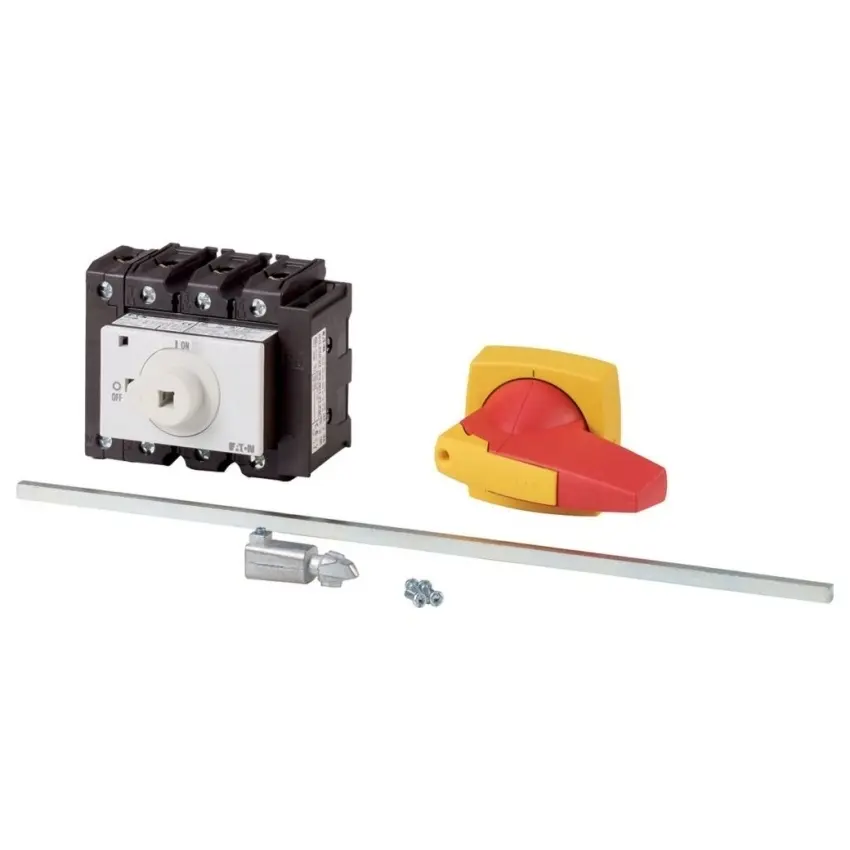

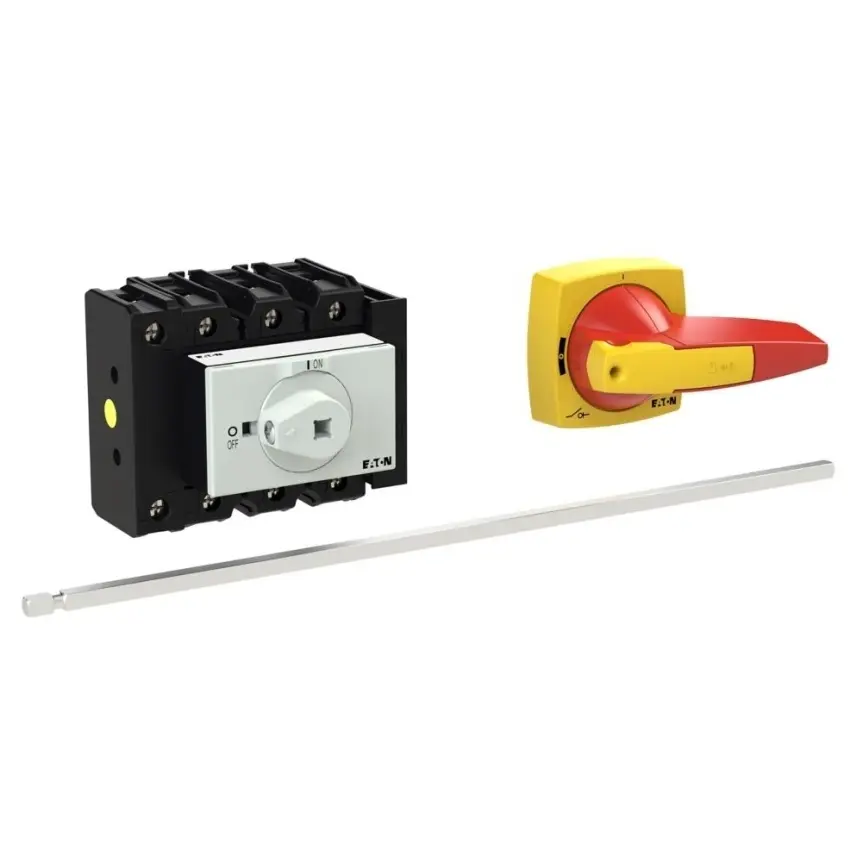

EATON VYPÍNAČ HLAVNÍ P3-100/M4/K2-PR/N/HI11 3+N-PÓL+1Z1V 100A 172832

Hlavní vypínač, P3, 100 A, zadní montáž, 3 póly + N, 1 N/O, 1 N/C, Funkce nouzového vypnut... Zobrazit více

Výrobce: EATON

Kód produktu: 83480555 Zkopírováno

Kód dodavatele: 172832 Zkopírováno

EAN: 4015081694150 Zkopírováno

Provedení jako hlavní vypínač: Ano

Provedení jako spínač pro údržbu/opravu: Ano

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Hlavní vypínač, P3, 100 A, zadní montáž, 3 póly + N, 1 N/O, 1 N/C, Funkce nouzového vypnutí, Uzamykatelné v poloze 0 (Vypnuto), S kovovou hřídelí pro hloubku ovládacího panelu 400 mm

Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ano
Provedení jako reverzní spínač Ne
Počet spínačů 1
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 100 A
Jmenovitý trvalý proud při AC-23, 400V 100 A
Jmenovitý konstantní proud při AC-21, 400V 100 A
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 2 kA
Jmenovitý provozní výkon při AC-23, 400 V 55 kW
Spínací výkon pro 400V 55 kW
Podmíněný jmenovitý zkratový proud Iq 80 kA
Počet pólů 4
Počet pomocných rozpínacích kontaktů 1
Počet pomocných spínacích kontaktů 1
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Montážní přístroj
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ano
Barva ovládacího prvku Červená
Typ ovládacího prvku Krátká otočná rukojeť
S aretací Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
S předmontovanou kabeláží Ne
Krytí (IP), na čelní straně IP65
Stupeň krytí (NEMA) 12
Šířka 112 mm
Výška 84 mm
Hloubka 340 mm
