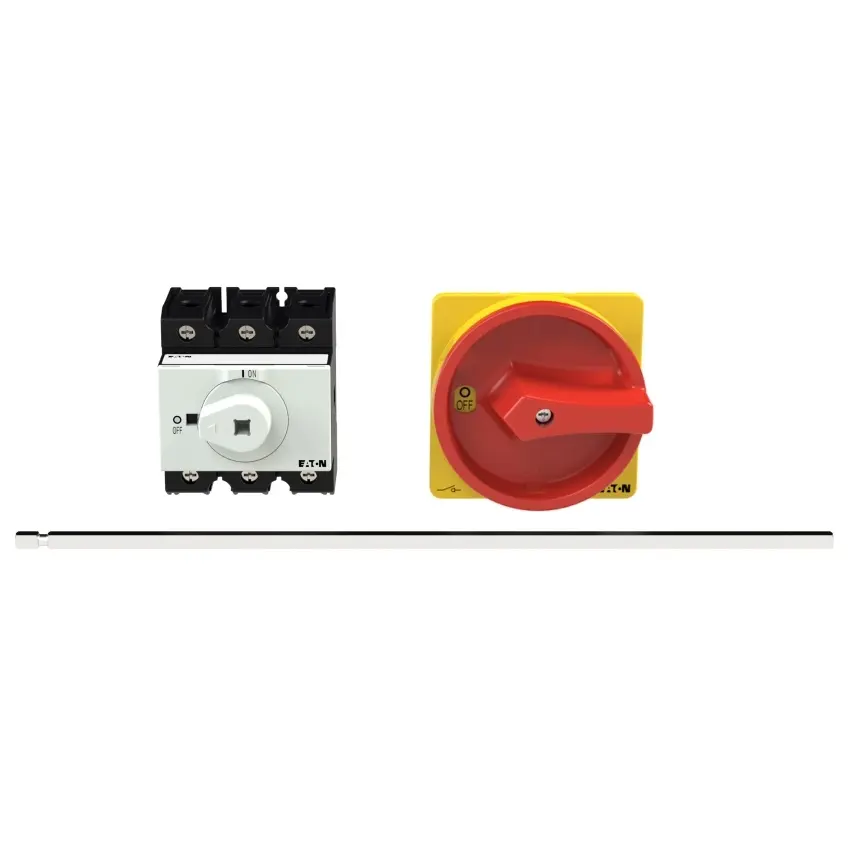

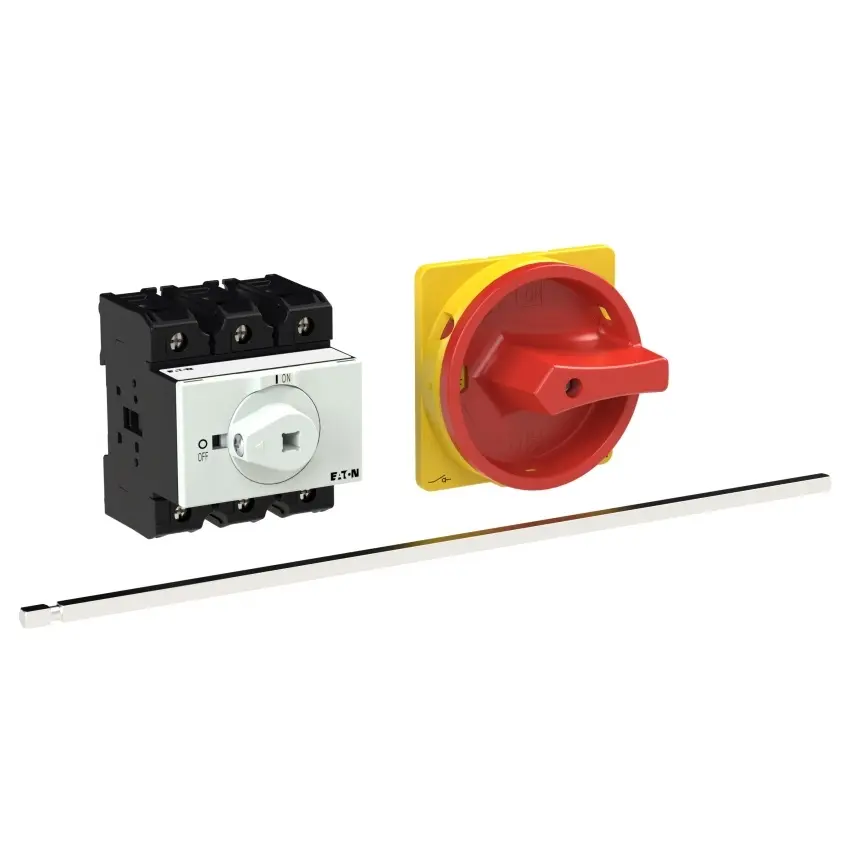

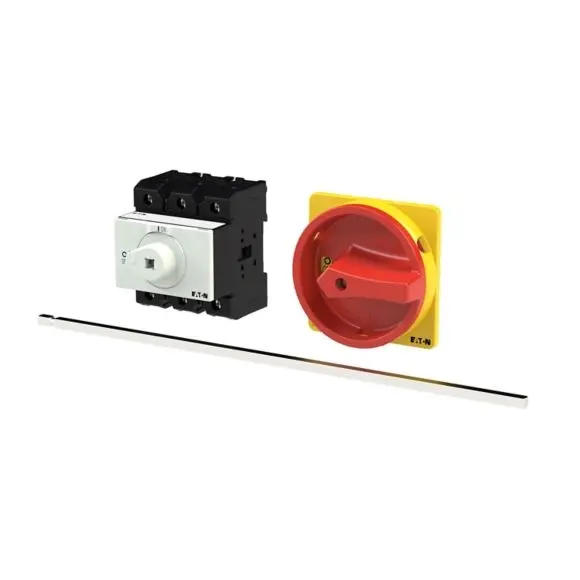

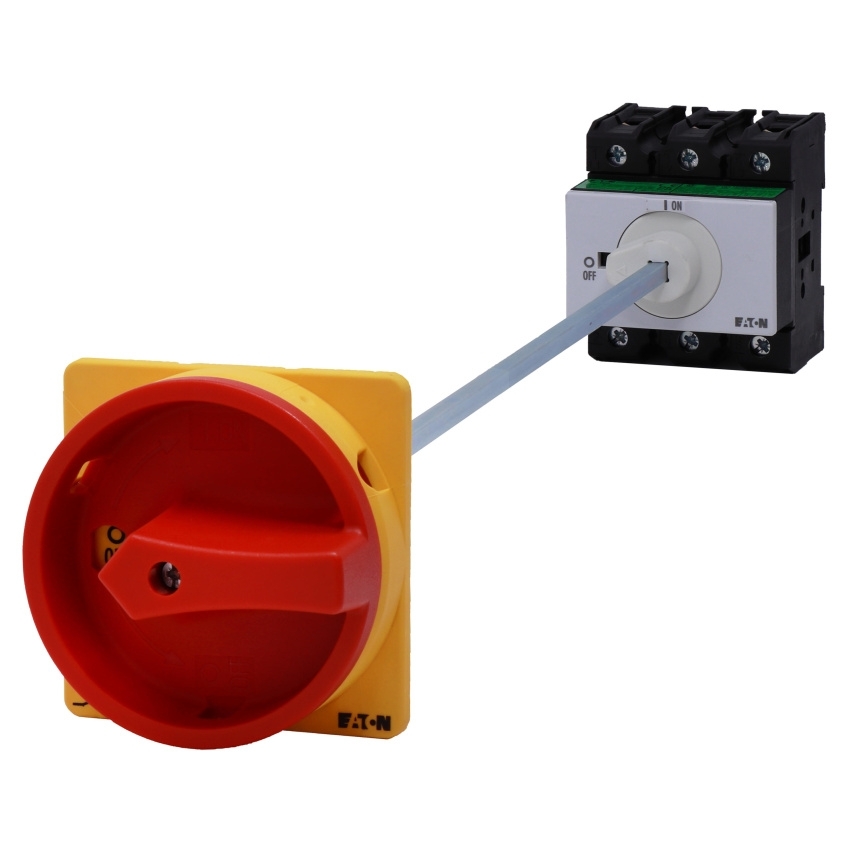

EATON VYPÍNAČ HLAVNÍ P3-100/M4/SVB 3-PÓL. 100A S KOVOVOU OSOU 400MM 172818

Eaton 172818Hlavní vypínač, P3, 100 A, Zadní montáž, 3-pólové, Funkce nouzového vypnutí, S... Zobrazit více

Výrobce: EATON

Kód produktu: 83463820 Zkopírováno

Kód dodavatele: 172818 Zkopírováno

EAN: 4015081694020 Zkopírováno

Provedení jako hlavní vypínač: Ano

Provedení jako spínač pro údržbu/opravu: Ano

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Eaton 172818

Hlavní vypínač, P3, 100 A, Zadní montáž, 3-pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v poloz Hlavní spínač, Sortiment: Hlavní vypínač, Přepínač údržby, Označení typu: P3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Poznámky: Rukojeť povolena pouze ve spojení s osou P1/P3-400 (172844)., poznámka: S kovovou osou pro hloubku rozváděčové skříně 400 mm, Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0, Stupeň krytí: Vpředu IP65, Provedení: Zadní montáž, Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Jmenovitý trvalý proud: Iu = 100 A, Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3

Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ano
Provedení jako reverzní spínač Ne
Počet spínačů 1
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 100 A
Jmenovitý trvalý proud při AC-23, 400V 100 A
Jmenovitý konstantní proud při AC-21, 400V 100 A
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 2 kA
Jmenovitý provozní výkon při AC-23, 400 V 55 kW
Spínací výkon pro 400V 55 kW
Podmíněný jmenovitý zkratový proud Iq 80 kA
Počet pólů 3
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Montážní přístroj
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ano
Barva ovládacího prvku Červená
Typ ovládacího prvku Pohon dveřní spojky
S aretací Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
S předmontovanou kabeláží Ne
Krytí (IP), na čelní straně IP65
Stupeň krytí (NEMA) 12
Šířka 95 mm
Výška 88 mm
Hloubka 340 mm
