EATON VYPÍNAČ HLAVNÍ P3-80/I5/SVB/N 3+N-PÓL 80A V PLAST. SKŘÍŇCE IP65 EP-400985

Eaton vypínač hlavní P3-80/I5/SVB/N, EP-400985

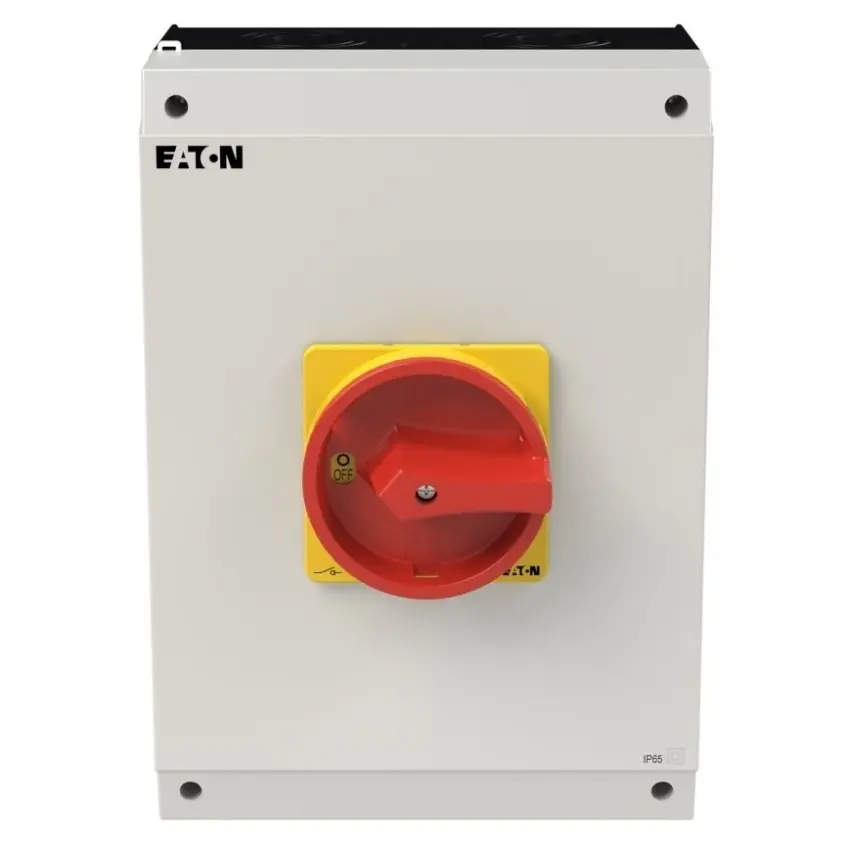

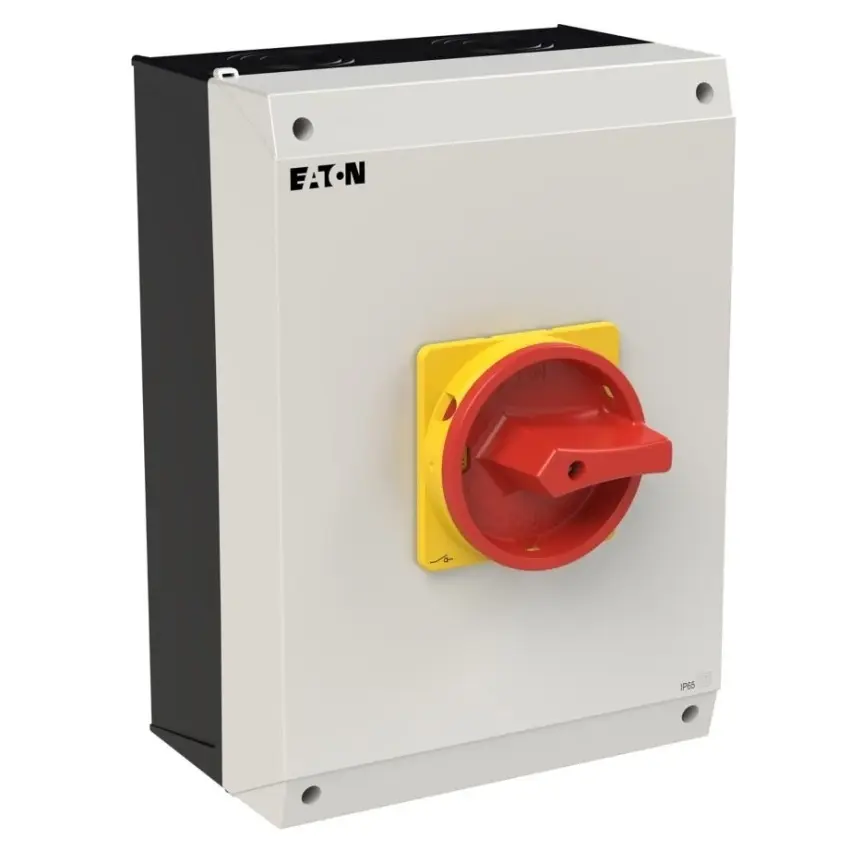

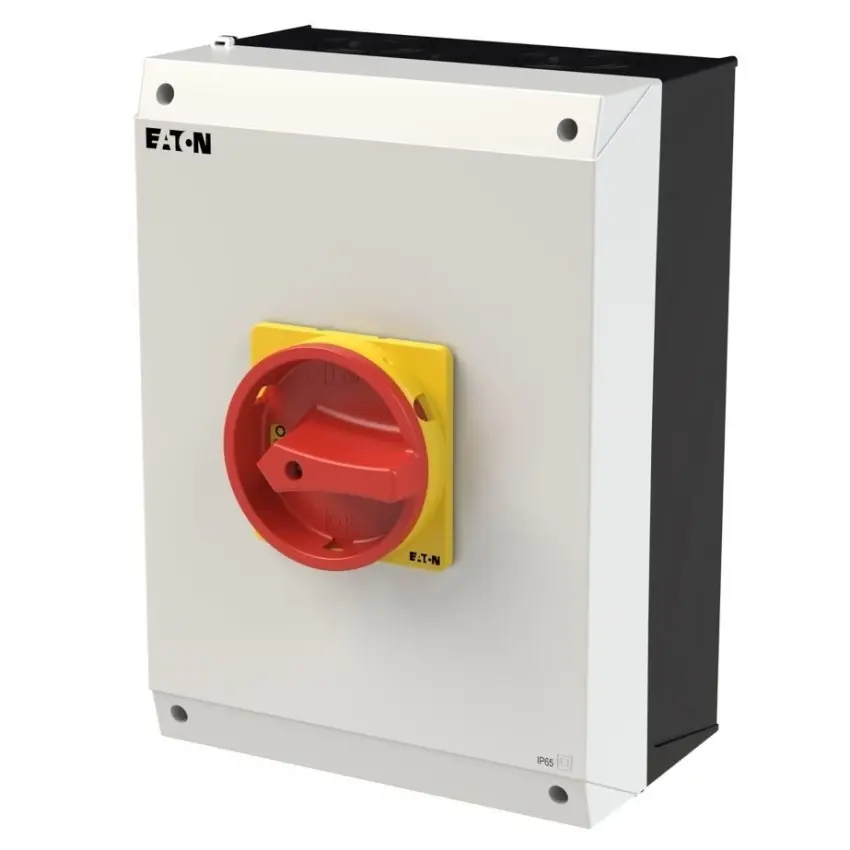

Hlavní spínač Eaton Moeller series P3 model P3-80/I5/SVB/N je určen pro povrchovou montáž a nabízí čtyřpólové provedení s jmenovitým trvalým proudem 80 A. Zařízení je vybaveno červenou otočnou rukojetí dveřní spojky se žlutým zajišťovacím kroužkem a splňuje funkci hlavního, údržbového, servisního i nouzového spínače. Konstrukce umožňuje libovolnou montážní polohu, podporuje provozní frekvenci 1200 sepnutí za hodinu a dosahuje mechanické životnosti 100 000 operací. Přední strana spínače má krytí IP65 a odpovídající krytí NEMA 12.

Jmenovité impulzní výdržné napětí činí 6000 V AC, bezpečná izolace odpovídá hodnotě 440 V AC podle normy ČSN EN 61140 a zařízení je určeno pro kategorii přepětí III a stupeň znečištění 3. Provozní teplota prostředí je od −25 °C do 40 °C. Svorky jsou šroubové typu M5 s připojovacími průřezy uvedenými v dokumentaci a s utahovacím momentem 3 Nm. Rozměry výrobku jsou 169 × 180 × 200 mm a hmotnost činí 1,53 kg. Možné je osazení pomocným kontaktem nebo nulovým vodičem uživatelem.

Klíčové vlastnosti

• Hlavní spínač Eaton Moeller series P3
• Model P3-80/I5/SVB/N
• Čtyřpólové provedení
• Jmenovitý trvalý proud 80 A
• Povrchová montáž
• Červená otočná rukojeť dveřní spojky se žlutým kroužkem
• Krytí IP65 (přední strana)
• Krytí NEMA 12
• Mechanická životnost 100 000 operací
• Provozní frekvence 1200 sepnutí za hodinu
• Kategorie přepětí III
• Stupeň znečištění 3
• Jmenovité impulzní výdržné napětí 6000 V AC
• Bezpečná izolace 440 V AC
• Provozní teplota −25 °C až 40 °C
• Šroubové svorky M5
• Utahovací moment 3 Nm
• Připojovací průřezy dle dokumentace
• Rozměry: 169 × 180 × 200 mm
• Hmotnost 1,53 kg
• Katalogové číslo EP-400985
