EATON VYPÍNAČ INX40B3-20F-1 3PÓL ICM=145KA/440V IU=2000A 184044

EATON INX40B3-20F-1 184044 Spínač-odpínač 3P 2000 A bez ochrany Spínač-odpínač EATON INX... Zobrazit více

Výrobce: EATON

Kód produktu: 82299605 Zkopírováno

Kód dodavatele: 184044 Zkopírováno

EAN: 4015081795833 Zkopírováno

Provedení jako hlavní vypínač: Ano

Provedení jako spínač pro údržbu/opravu: Ano

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

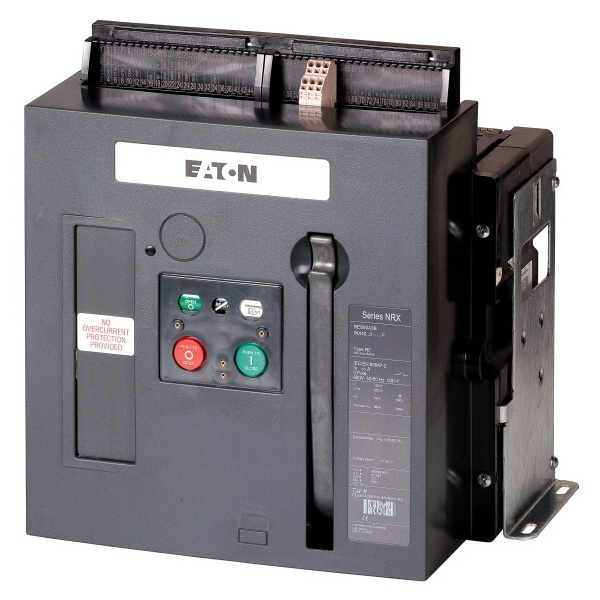

EATON INX40B3-20F-1 184044 Spínač-odpínač 3P 2000 A bez ochrany

Spínač-odpínač EATON INX40B3-20F-1 ze série Moeller IZMX/INX je výkonné zařízení určené pro hlavní spínání a odpojování obvodů s vysokým proudovým zatížením. Tento třípólový přístroj s jmenovitým proudem 2000 A a napětím až 690 V AC zajišťuje spolehlivé a bezpečné odpojení i při náročném průmyslovém provozu. Díky robustní konstrukci a pevné montáži poskytuje vysokou mechanickou i elektrickou životnost, přičemž splňuje požadavky norem IEC/EN 60947. Zařízení je vhodné pro rozvodné systémy, kde je vyžadováno ruční spínání bez integrované ochrany a možnost doplnění o příslušenství.

Klíčové vlastnosti

  • Třípólové provedení (3P) s jmenovitým proudem 2000 A
  • Určeno pro napětí až 690 V AC
  • Rázová výdržné napětí 12 kV, izolační napětí 1000 V
  • Krátkodobě odolává proudu až 66 kA (1 s)
  • Bez integrovaných ochran - vhodné jako hlavní odpínač
  • Možnost doplnění o motorový pohon a napěťové uvolnění
  • Mechanická životnost až 20 000 spínacích cyklů
  • Stupeň krytí IP31 (při montáži s čelním těsněním IP55)
  • Hmotnost cca 45 kg, pevná montážní konstrukce
  • V souladu s IEC/EN 60947 a RoHS konformní
Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ne
Provedení jako reverzní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 2000 A
Jmenovitý konstantní proud při AC-21, 400V 0 A
Jmenovitý provozní výkon při AC-3, 400 V 0 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 66 kA
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Spínací výkon pro 400V 0 kW
Podmíněný jmenovitý zkratový proud Iq 144 kA
Počet pólů 3
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 2
Motorový pohon volitelný Ano
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ano
Typ konstrukce přístroje Montážní přístroj
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ano
Vhodné pro přechodnou montáž Ano
Barva ovládacího prvku Zelená
Typ ovládacího prvku Tlačítko
S aretací Ano
Druh el. připojení hlavního proudového obvodu Přípojnice
Krytí (IP), na čelní straně IP31
Počet spínačů 1
Jmenovitý trvalý proud při AC-23, 400V 2000 A
S předmontovanou kabeláží Ne
Výška 597 mm
Hloubka 584 mm
Šířka 521 mm
Šířka v modulárních jednotkách 24
Jmenovité provozní napětí 690 - 690 V
