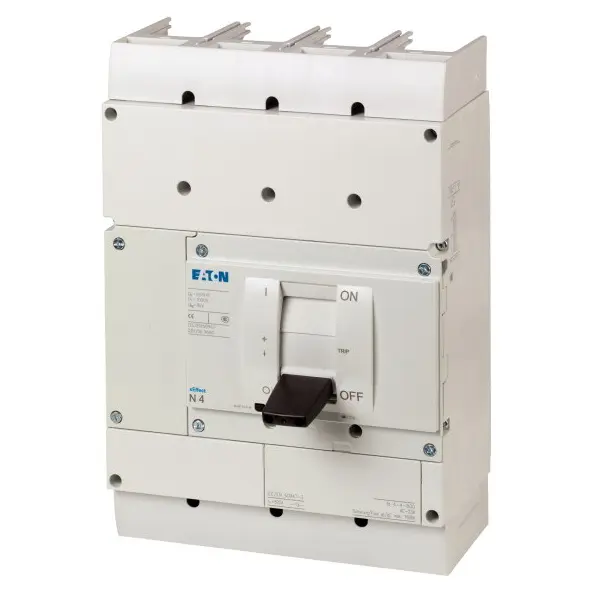

EATON VYPÍNAČ N4-4-800, 4PÓL, MOŽNOST DÁLK. VYPNUTÍ, IN=800A, 266029

Výkonový odpínač Eaton N4-4-800 z řady Moeller NZM je čtyřpólové zařízení určené pro spolehlivé odpojování a izolaci elektrických obvodů v rozváděčích nízkého napětí. Nabízí jmenovitý proud 800 A a napětí do 690 V AC s vysokou zkratovou odolností až 100 kA při 400 V (při použití záložní pojistky). Odpínač je vybaven robustními šroubovými svorkami, zajišťuje ochranu proti dotyku dle DIN EN 50274 a splňuje požadavky norem IEC/EN 60947-3. Díky své konstrukci je vhodný jako hlavní nebo servisní spínač i pro nouzové vypnutí. Umožňuje montáž do rozváděčů, na desku i do podlahových systémů.

Klíčové vlastnosti

• Řada: Eaton Moeller NZM
• Typ: N4-4-800
• Katalogové číslo: 266029
• Počet pólů: 4
• Jmenovitý proud: 800 A
• Jmenovité napětí: 690 V AC
• Vypínací schopnost (Icm): 53 kA
• Krátkodobá odolnost (Icw, 1 s): 25 kA
• Podmíněný zkratový proud (s pojistkou): 100 kA při 400 V
• Jmenovité izolační napětí (Ui): 1000 V
• Rázové napětí (Uimp): 8 kV
• Frekvence: 50 Hz
• Ovládání: páčkové (rocker lever)
• Funkce: hlavní spínač / údržbový spínač / nouzové vypnutí
• Typ montáže: pevná / panelová / rozváděčová / podlahová
• Stupeň krytí: IP20 (základní), až IP66 s otočnou rukojetí
• Mechanická životnost: 10 000 cyklů
• Elektrická životnost: až 3 000 cyklů při AC-1
• Ochrana proti dotyku: dle DIN EN 50274 / VDE 0106 část 263
• Rozměry (VxŠxH): 207 x 280 x 401 mm
• Hmotnost: 22,7 kg
• Provozní teplota: -25 °C až +70 °C
• Materiál svorek: měď / hliník, šroubové připojení
• Připojitelný vodič: Cu/Al 50-240 mm?
• Možnost motorového ovládání a blokování
• Certifikace: IEC/EN 60947-3, IEC/EN 60947-2, RoHS conform
