EATON VYPÍNAČ VÝKON N1-4-125 4P 266004

Eaton N1-4-125 odpínač, 4p, 125 A, rámová velikost 1 Odpínač Eaton N1-4-125 z řady Moell... Zobrazit více

Výrobce: EATON

Kód produktu: 81191086 Zkopírováno

Kód dodavatele: 266004 Zkopírováno

EAN: 4015082660048 Zkopírováno

Provedení jako hlavní vypínač: Ano

Provedení jako spínač pro údržbu/opravu: Ano

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

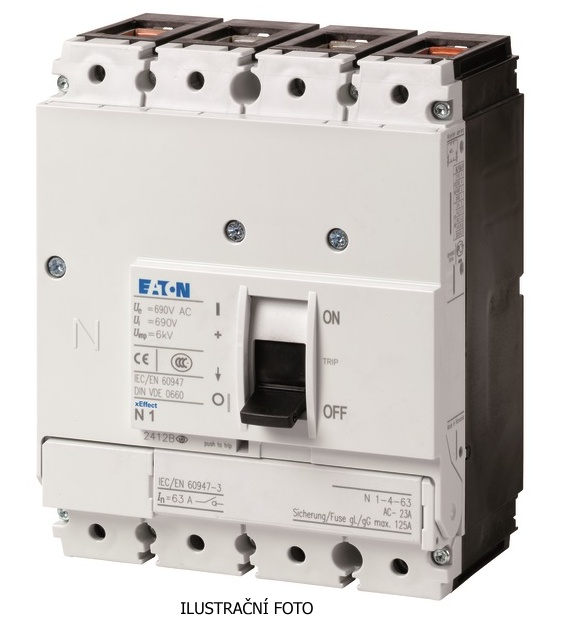

Eaton N1-4-125 odpínač, 4p, 125 A, rámová velikost 1

Odpínač Eaton N1-4-125 z řady Moeller NZM je určen pro bezpečné a spolehlivé odpojování elektrických obvodů v průmyslových a komerčních aplikacích. Díky čtyřpólovému provedení a jmenovitému proudu 125 A poskytuje vysokou úroveň ochrany a bezpečnosti při práci s elektrickými zařízeními. Přístroj je vhodný pro montáž do rozvodných skříní, disponuje robustní konstrukcí a splňuje požadavky mezinárodních norem IEC/EN 60947. Krytí IP20 zajišťuje bezpečný provoz a dlouhou životnost i v náročných provozních podmínkách.

Klíčové vlastnosti

  • Čtyřpólový odpínač s jmenovitým proudem 125 A
  • Provozní napětí až 690 V
  • Krátkodobá odolnost proti zkratu 2 kA
  • Maximální podmíněný zkratový proud až 100 kA při 400/415 V
  • Vhodný pro montáž do rozvodných skříní a pevné instalace
  • Životnost až 20 000 mechanických operací
  • Krytí IP20 pro bezpečný provoz
  • Certifikace dle norem IEC/EN 60947
Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ano
Provedení jako reverzní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 125 A
Jmenovitý konstantní proud při AC-21, 400V 0 A
Jmenovitý provozní výkon při AC-3, 400 V 0 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 2 kA
Jmenovitý provozní výkon při AC-23, 400 V 55 kW
Spínací výkon pro 400V 0 kW
Podmíněný jmenovitý zkratový proud Iq 0 kA
Počet pólů 4
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ano
Typ konstrukce přístroje Montážní přístroj
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ano
Vhodné pro přechodnou montáž Ano
Typ ovládacího prvku Sklopná páka
S aretací Ano
Druh el. připojení hlavního proudového obvodu Rámová svorka
Krytí (IP), na čelní straně IP20
Počet spínačů 1
Jmenovitý trvalý proud při AC-23, 400V 0 A
Barva ovládacího prvku Černá
S předmontovanou kabeláží Ne
Výška 145 mm
Hloubka 88 mm
Šířka 120 mm
Stupeň krytí (NEMA) Ostatní
Všechny parametry
