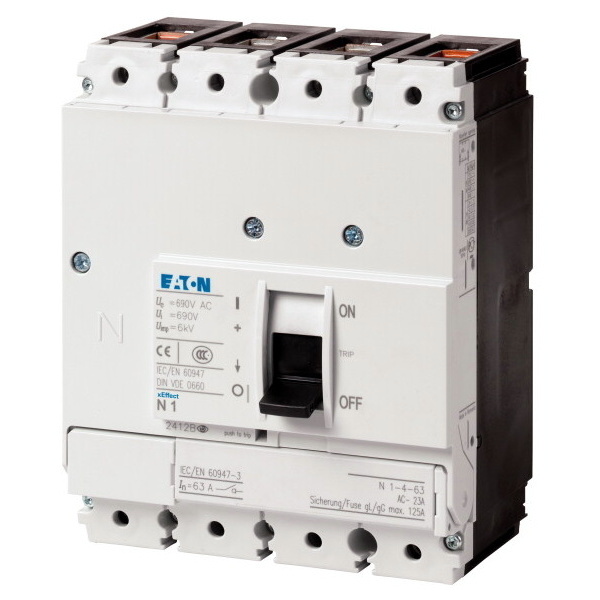

EATON VYPÍNAČ VÝKON N1-4-63 4P 266002

EATON VYPÍNAČ VÝKON N1-4-63 4P 266002 Výkonový vypínač EATON N1-4-63 ze série Moeller NZ... Zobrazit více

Výrobce: EATON

Kód produktu: 82298326 Zkopírováno

Kód dodavatele: 266002 Zkopírováno

EAN: 4015082660024 Zkopírováno

Provedení jako hlavní vypínač: Ano

Provedení jako spínač pro údržbu/opravu: Ano

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
EATON VYPÍNAČ VÝKON N1-4-63 4P 266002

Výkonový vypínač EATON N1-4-63 ze série Moeller NZM je spolehlivý čtyřpólový spínač-odpínač určený pro použití jako hlavní, servisní nebo havarijní vypínač. Nabízí jmenovitý proud 63 A a napěťové zatížení až 690 V, což zajišťuje bezpečné a efektivní odpojování elektrických obvodů. Zařízení je konstruováno pro pevnou montáž a je vhodné pro použití v rozváděčích a průmyslových instalacích, kde je vyžadována vysoká úroveň bezpečnosti a odolnosti. Splňuje požadavky norem IEC/EN 60947 a poskytuje ochranu dle IP20, kterou lze zvýšit až na IP66 při použití vhodného ovládacího příslušenství.

Klíčové vlastnosti

  • Jmenovitý proud 63 A a napětí až 690 V AC
  • Čtyřpólové provedení (4P) s pevnou montáží
  • Vhodný jako hlavní, servisní nebo nouzový vypínač
  • Ochrana IP20, s možností zvýšení na IP40 nebo IP66
  • Mechanická životnost až 20 000 cyklů
  • Odolnost vůči nárazům až 20 g a provozní teplota -25 až +70 °C
  • Certifikace dle IEC/EN 60947, RoHS konformní
  • Bezpečná izolace a spolehlivé provedení s pozitivním chodem
Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ano
Provedení jako reverzní spínač Ne
Počet spínačů 1
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 63 A
Jmenovitý trvalý proud při AC-23, 400V 0 A
Jmenovitý konstantní proud při AC-21, 400V 0 A
Jmenovitý provozní výkon při AC-3, 400 V 0 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 2 kA
Jmenovitý provozní výkon při AC-23, 400 V 30 kW
Spínací výkon pro 400V 0 kW
Podmíněný jmenovitý zkratový proud Iq 0 kA
Počet pólů 4
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ano
Typ konstrukce přístroje Montážní přístroj
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ano
Vhodné pro přechodnou montáž Ano
Barva ovládacího prvku Černá
Typ ovládacího prvku Sklopná páka
S aretací Ano
Druh el. připojení hlavního proudového obvodu Rámová svorka
Krytí (IP), na čelní straně IP20
S předmontovanou kabeláží Ne
Výška 145 mm
Hloubka 88 mm
Šířka 120 mm
Stupeň krytí (NEMA) Ostatní
Všechny parametry
