EATON VYPÍNAČ VÝKON N2-4-250 4POL. MOŽNOST DÁLK.VYPNUTÍ 266016

Eaton Moeller series NZM spínač-odpínač N2-4-250, čtyřpólový, 250 A, pro použití jako hlav... Zobrazit více

Výrobce: EATON

Kód produktu: 82098795 Zkopírováno

Kód dodavatele: 266016 Zkopírováno

EAN: 4015082660161 Zkopírováno

Provedení jako hlavní vypínač: Ano

Provedení jako spínač pro údržbu/opravu: Ano

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

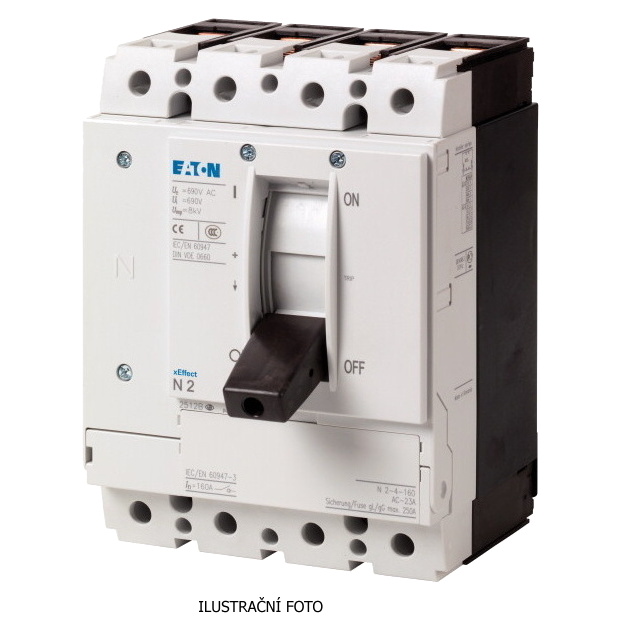

Eaton Moeller series NZM spínač-odpínač N2-4-250, čtyřpólový, 250 A, pro použití jako hlavní nebo servisní vypínač.

Tento spínač-odpínač Eaton Moeller N2-4-250 s katalogovým číslem 266016 je určen pro spolehlivé odpojování elektrických obvodů v průmyslových a komerčních instalacích. Nabízí jmenovitý proud 250 A a jmenovité napětí až 690 V AC, což zajišťuje bezpečný provoz i v náročných podmínkách. Zařízení lze využít jako hlavní vypínač, servisní vypínač nebo nouzový spínač. Díky robustní konstrukci, mechanické životnosti až 20 000 spínacích cyklů a elektrické životnosti až 7500 operací poskytuje vysokou spolehlivost. Splňuje normy IEC/EN 60947 a nabízí možnost doplnění o příslušenství pro zvýšení komfortu a bezpečnosti. Díky kompaktním rozměrům je vhodný pro montáž do rozváděčů a rozvodných skříní.

Klíčové vlastnosti

  • Katalogové číslo: 266016
  • Model: N2-4-250
  • Typ: spínač-odpínač (switch-disconnector)
  • Počet pólů: 4
  • Jmenovitý proud: 250 A
  • Jmenovité napětí: 690 V AC
  • Možnosti použití: hlavní vypínač, servisní vypínač, nouzový spínač
  • Mechanická životnost: až 20 000 operací
  • Elektrická životnost: až 7500 operací (AC-1 při 400/415 V)
  • Rozměry: 185 x 140 x 142 mm
  • Hmotnost: 2,442 kg
  • Stupeň krytí: IP20, volitelně až IP66
  • Soulad s normami IEC/EN 60947, RoHS
Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ano
Provedení jako reverzní spínač Ne
Počet spínačů 1
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 250 A
Jmenovitý trvalý proud při AC-23, 400V 0 A
Jmenovitý konstantní proud při AC-21, 400V 0 A
Jmenovitý provozní výkon při AC-3, 400 V 0 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 3.5 kA
Jmenovitý provozní výkon při AC-23, 400 V 132 kW
Spínací výkon pro 400V 0 kW
Podmíněný jmenovitý zkratový proud Iq 0 kA
Počet pólů 4
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ano
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ano
Typ konstrukce přístroje Montážní přístroj
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ano
Vhodné pro přechodnou montáž Ano
Barva ovládacího prvku Černá
Typ ovládacího prvku Sklopná páka
S aretací Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP), na čelní straně IP20
S předmontovanou kabeláží Ne
Výška 185 mm
Hloubka 142 mm
Šířka 140 mm
Stupeň krytí (NEMA) Ostatní
Všechny parametry
