EATON VYPÍNAČ VÝKON NS1-63-NA 63A 3P UL 102681

Eaton Moeller NS1-63-NA Molded Case Switch 3P 63A Třípólový vypínač Eaton Moeller série ... Zobrazit více

Výrobce: EATON

Kód produktu: 81880993 Zkopírováno

Kód dodavatele: 102681 Zkopírováno

EAN: 4015081025411 Zkopírováno

Jmenovitý trvalý proud Iu: 63 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

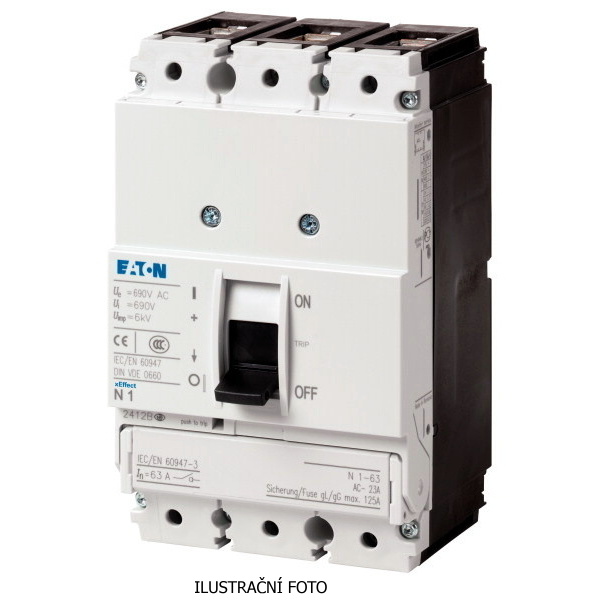

Eaton Moeller NS1-63-NA Molded Case Switch 3P 63A

Třípólový vypínač Eaton Moeller série NZM NS1-63-NA je navržen jako spolehlivý odpojovač a hlavní vypínač pro průmyslové a komerční aplikace. Nabízí jmenovitý proud 63 A a je vhodný pro provoz při napětí až 690 V. Přístroj je certifikován podle mezinárodních norem IEC, UL a CSA a poskytuje vysoký stupeň ochrany proti zkratu a přetížení. Kompaktní provedení umožňuje jednoduchou instalaci na DIN lištu nebo pevnou montáž.

Klíčové vlastnosti

  • Třípólový vypínač s jmenovitým proudem 63 A
  • Jmenovité napětí až 690 V AC
  • Stupeň krytí IP20, možnost zvýšení až na IP66
  • Kompaktní rozměry: 145 x 90 x 88 mm
  • Životnost až 20 000 mechanických cyklů
  • Certifikace IEC 60947-2, UL 489, CSA-C22.2 No. 5-09
  • Možnost montáže na DIN lištu nebo pevnou vestavbu
  • Krátkodobá vypínací schopnost až 50 kA při 400/415 V
Název parametru Hodnota
Jmenovitý trvalý proud Iu 63 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 6.7 W
Rozsah nastavení spouště na přetížení 0 - 0 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 1250 - 1250 A
