EATON VYPÍNAČ VÝKON NS2-250-NA 250A 3P 102686

EATON JISTIČ NZM2 - 3P 250A (102686) Výkonový jistič Eaton NZM2 z řady Moeller NZM je tř... Zobrazit více

Výrobce: EATON

Kód produktu: 82692098 Zkopírováno

Kód dodavatele: 102686 Zkopírováno

EAN: 4015081025466 Zkopírováno

Jmenovitý trvalý proud Iu: 250 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 150 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

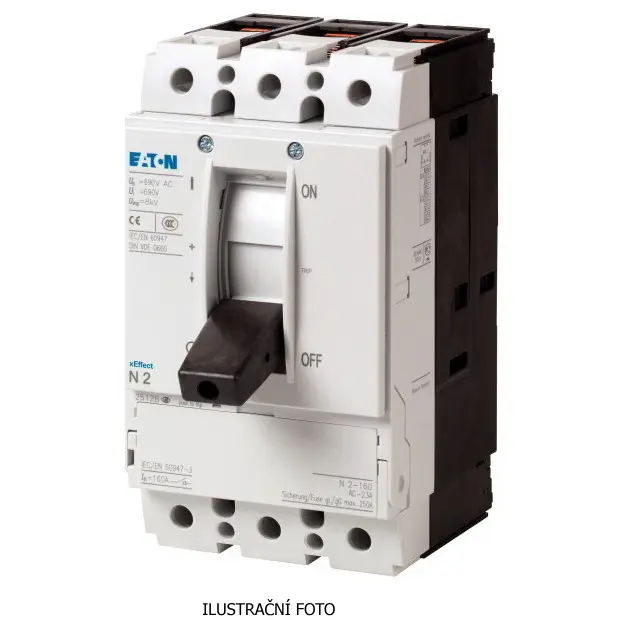

EATON JISTIČ NZM2 - 3P 250A (102686)

Výkonový jistič Eaton NZM2 z řady Moeller NZM je třípólové zařízení s jmenovitým proudem 250 A určené pro ochranu a spínání elektrických obvodů v nízkonapěťových instalacích. Nabízí vysokou zkratovou odolnost až 150 kA při 400 V a jmenovité napětí až 690 V. Díky kompaktním rozměrům, robustní konstrukci a možnosti volitelného motorového pohonu je jistič vhodný pro použití v průmyslových a rozvodných systémech. Připojení je řešeno šroubovými svorkami, přičemž jistič splňuje požadavky norem IEC/EN 60947-2 a UL/CSA. Je certifikován pro použití po celém světě.

Klíčové vlastnosti

  • Řada: Eaton Moeller NZM
  • Typ: NZM2 (Molded Case Switch)
  • Počet pólů: 3
  • Jmenovitý proud: 250 A
  • Jmenovité napětí: až 690 V AC
  • Vypínací schopnost: 150 kA při 400 V / 50 Hz
  • Typ ovládání: kyvná páka (rocker lever)
  • Typ připojení: šroubové svorky
  • Možnost montáže: pevná nebo volitelně na DIN lištu
  • Stupeň krytí: IP20 (základní), až IP66 s otočnou rukojetí
  • Životnost: až 20 000 mechanických operací
  • Certifikace: IEC/EN 60947-2, UL 489, CSA C22.2 No. 5-09, CE, RoHS conform
Název parametru Hodnota
Jmenovitý trvalý proud Iu 250 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 150 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 48 W
Rozsah nastavení spouště na přetížení 0 - 0 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 2500 - 2500 A
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 250 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 150 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 48 W
Rozsah nastavení spouště na přetížení 0 - 0 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 2500 - 2500 A
