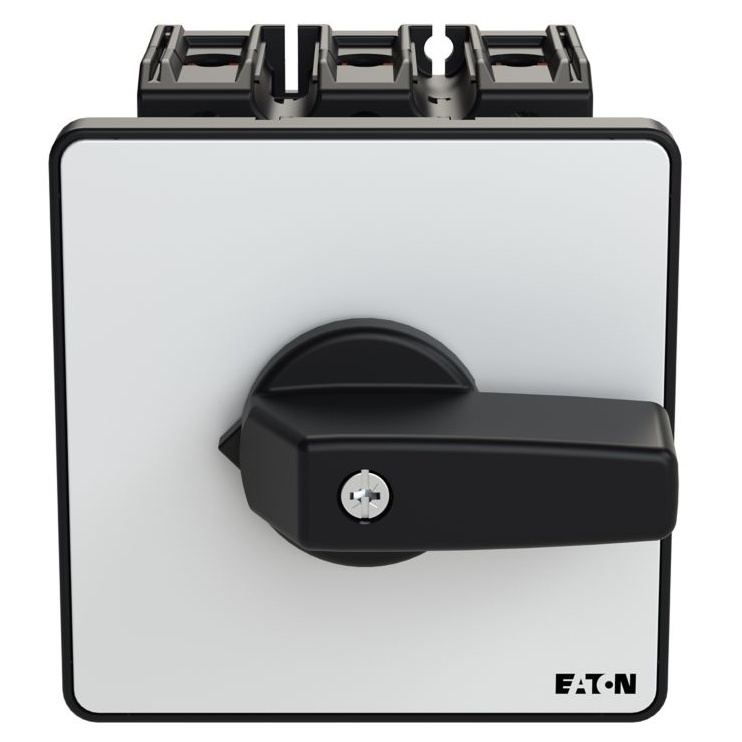

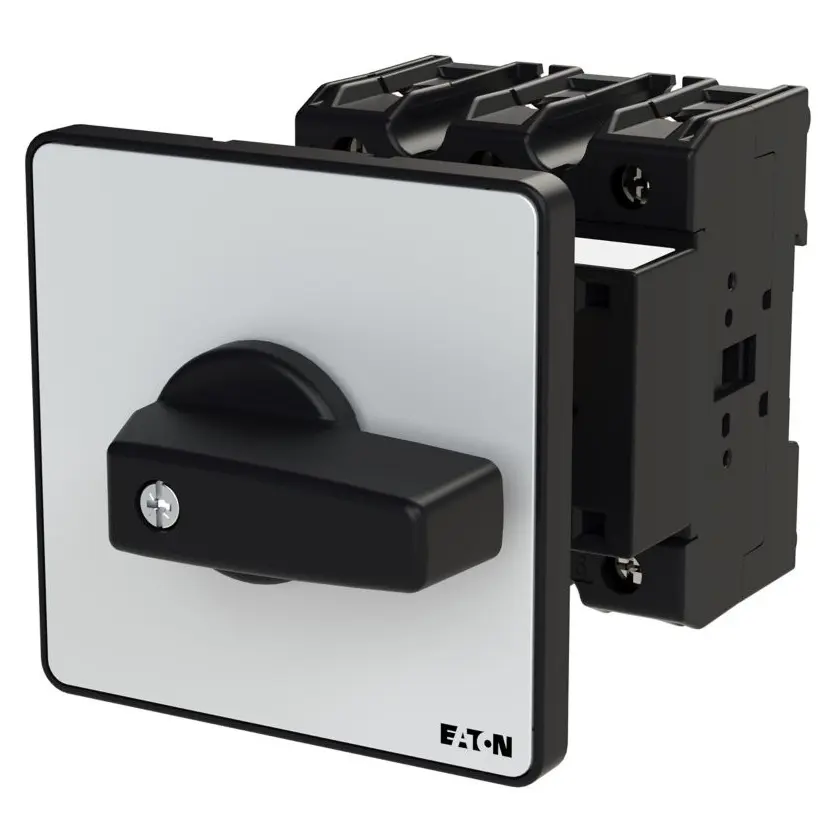

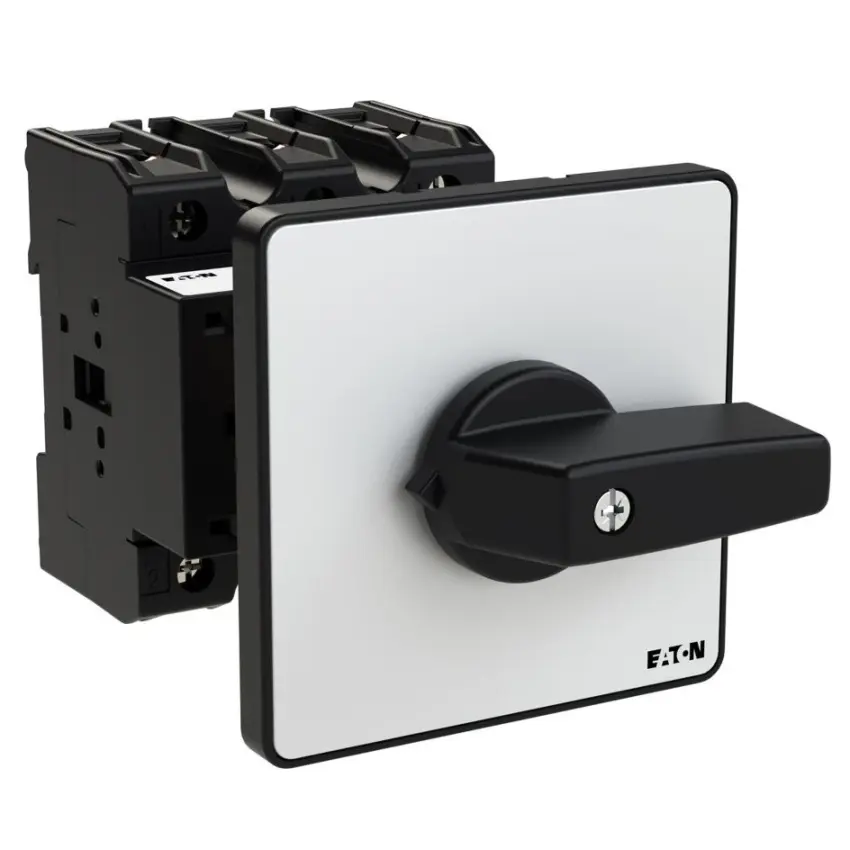

EATON VYPÍNAČ ZAP/VYP 3P 100A P3-100/Z, 90931

Spínač P3-100/Z, 100A, 3pólový s černou pákou a čelním štítkem. Určen pro zadní montáž, kr... Zobrazit více

Výrobce: EATON

Kód produktu: 83494025 Zkopírováno

Kód dodavatele: 090931 Zkopírováno

EAN: 4015080909316 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako spínač pro údržbu/opravu: Ne

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Spínač P3-100/Z, 100A, 3pólový s černou pákou a čelním štítkem. Určen pro zadní montáž, krytí IP65. Podporuje motorové zatížení 55 kW (400 V, AC-23A). Splňuje normy ČSN EN 60947-3, VDE 0660, CSA a UL. Možnost dodatečné montáže pomocného kontaktu nebo neutrálního vodiče.

Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako spínač pro údržbu/opravu Ne
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ne
Provedení jako reverzní spínač Ne
Počet spínačů 1
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 100 A
Jmenovitý trvalý proud při AC-23, 400V 100 A
Jmenovitý konstantní proud při AC-21, 400V 100 A
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 2 kA
Jmenovitý provozní výkon při AC-23, 400 V 55 kW
Spínací výkon pro 400V 55 kW
Podmíněný jmenovitý zkratový proud Iq 80 kA
Počet pólů 3
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Montážní přístroj
Vhodné pro upevnění do země Ne
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ano
Barva ovládacího prvku Černá
Typ ovládacího prvku Pohon dveřní spojky
S aretací Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
S předmontovanou kabeláží Ne
Krytí (IP), na čelní straně IP65
Stupeň krytí (NEMA) 12
Šířka 90 mm
Výška 114 mm
Hloubka 150 mm
