ELEKTRO BEČOV SVORKA ETB 150/1X2 MODRÁ UK2150.12

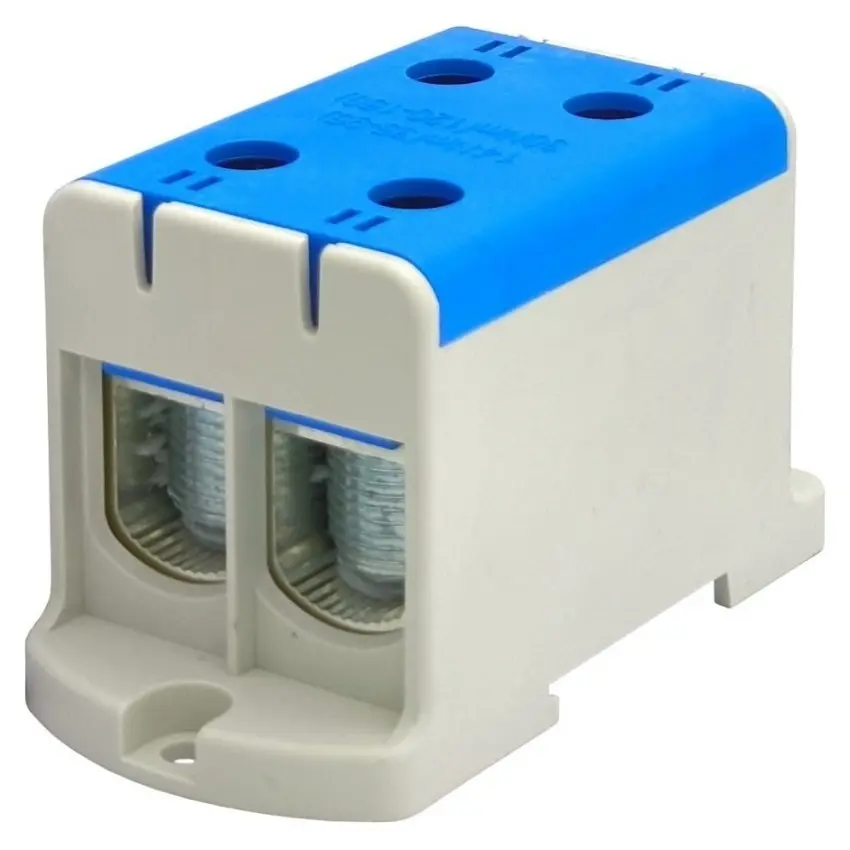

Svorka ELEKTRO BEČOV ETB 150/1x2 modrá je určena pro montáž na lištu TH 35 nebo na podložku. Nabízí jmenovitý proud 640 A (Cu) / 580 A (Al) a jmenovitý průřez 150 mm² s rozsahem připojitelnosti 35 až 150 mm².

Svorka ELEKTRO BEČOV ETB 150/1x2 modrá s kódem UK2150.12 má jedno patro, jeden pól a čtyři připojovací místa. Jmenovité izolační napětí činí 1000 V AC / 1500 V DC a jmenovité impulzní výdržné napětí 8000 V. Krátkodobý výdržný proud dosahuje 18 000 A. Utahovací moment je 14 Nm pro průřezy 35 až 95 mm² a 30 Nm pro průřezy 120 až 150 mm², přičemž nástroj je inbus č. 8. Svorka pracuje při maximální provozní teplotě 80 °C, krytí je IP20 a rozměry jsou 51,5 x 59 x 95 mm při hmotnosti 290 g.

Klíčové vlastnosti

• Svorka ETB 150/1x2 modrá
• Kód produktu: UK2150.12
• Jmenovitý průřez: 150 mm²
• Rozsah připojitelnosti: 35 až 150 mm²
• Jmenovitý proud: 640 A (Cu) / 580 A (Al)
• Krátkodobý výdržný proud: 18 000 A
• Jmenovité izolační napětí Ui: 1000 V AC / 1500 V DC
• Jmenovité impulzní výdržné napětí Uimp: 8000 V
• Maximální ztrátový výkon: 20,480 W
• Utahovací moment: 14 Nm (35 až 95 mm²)
• Utahovací moment: 30 Nm (120 až 150 mm²)
• Nástroj: inbus č. 8
• Způsob montáže: TH 35 / na podložku
• IP krytí: 20
• Provozní teplota: max. 80 °C
• Počet připojovacích míst: 4
• Počet pater: 1
• Počet pólů: 1
• Norma: EN 61238-1 / EN 60947-7-1
• Nutnost ukončovací přepážky: ne
• Max. průřez vodiče s dutinkou: 120 mm²
• Délka odizolovaného vodiče: 30 mm
• Rozměry: 51,5 x 59 x 95 mm
• Hmotnost: 290 g
