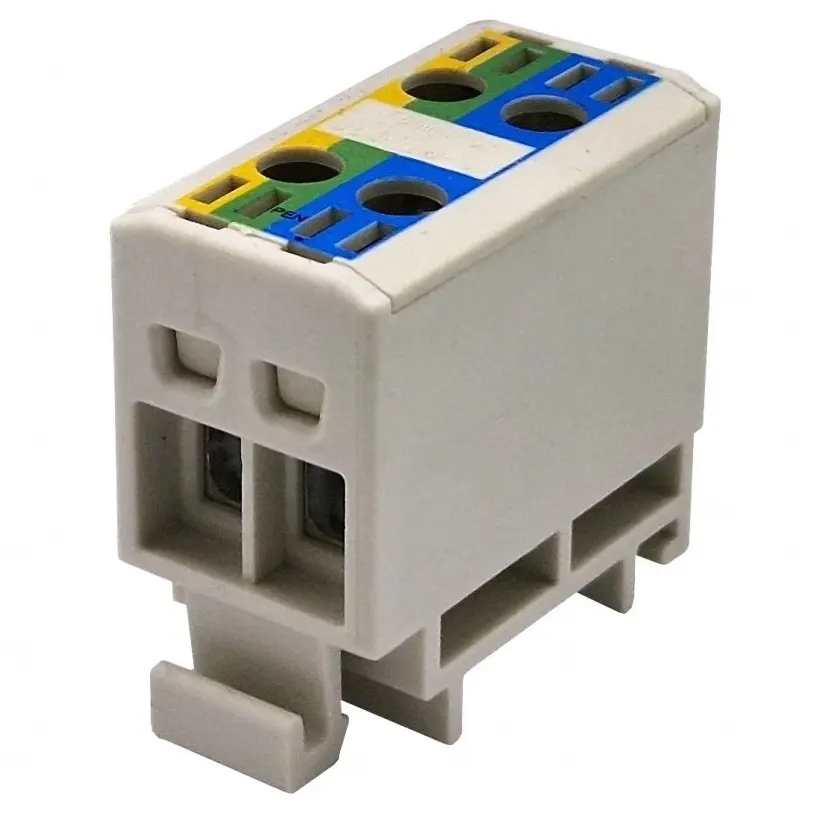

ELEKTRO BEČOV SVORKA ETB 16/1X2 PEN UK2016.27

Svorka ELEKTRO BEČOV ETB 16/1x2 PEN má jmenovitý průřez 16 mm², rozsah připojitelnosti 1,5... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 83713880 Zkopírováno

Kód dodavatele: UK2016.27 Zkopírováno

Připojitelný průřez jednodrátového vodiče: 1.5 - 16 mm2

Připojitelný průřez vícedrátového vodiče: 16 - 16 mm2

Jmenovitý proud In: 85 A

Jmenovité napětí: 1000 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svorka ELEKTRO BEČOV ETB 16/1x2 PEN má jmenovitý průřez 16 mm², rozsah připojitelnosti 1,5 ÷ 16 mm² a jmenovitý proud 170 / 150 A (Cu/Al).

Svorka ELEKTRO BEČOV ETB 16/1x2 PEN s objednacím číslem UK2016.27 má počet připojovacích míst 4, počet pater 1 a počet pólů 1. Jmenovité izolační napětí Ui je 1 000 AC / 1 500 DC a jmenovité impulsní výdržné napětí Uimp je 8 000. Krátkodobý výdržný proud je 1920 A, způsob montáže TH 35, IP 20 a provozní teplota max. 80 °C. Rozměry jsou 22 x 38,5 x 45 mm, hmotnost 31 g a balení 1 ks.

Klíčové vlastnosti

  • Svorka ETB 16/1x2 PEN
  • Objednací číslo: UK2016.27
  • Jmenovitý průřez: 16 mm²
  • Rozsah připojitelnosti: 1,5 ÷ 16 mm²
  • Jmenovitý proud: 170 / 150 A (Cu/Al)
  • Krátkodobý výdržný proud: 1920 A
  • Jmenovité izolační napětí Ui: 1 000 AC / 1 500 DC
  • Jmenovité impulsní výdržné napětí Uimp: 8 000
  • Maximální ztrátový výkon: 2,720 W
  • Utahovací moment: 1,5 Nm (1,5 mm²)
  • Utahovací moment: 3 Nm (2,5 ÷ 16 mm²)
  • Nástroj: Inbus č. 3
  • Způsob montáže: TH 35
  • IP: 20
  • Provozní teplota: max. 80 °C
  • Počet připojovacích míst: 4
  • Počet pater: 1
  • Počet pólů: 1
  • Nutnost ukončovací přepážky: NE
  • Norma: EN 60947-7-1
  • Rozměry: 22 x 38,5 x 45 mm
  • Hmotnost: 31 g
  • Balení: 1 ks
Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 1.5 - 16 mm2
Připojitelný průřez vícedrátového vodiče 16 - 16 mm2
Jmenovitý proud In 85 A
Jmenovité napětí 1000 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 4
Vhodné pro materiál vodiče Hliník/měď
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota 0 - 80 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Šířka 22 mm
Výška 38.5 mm
Hloubka 45 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Vícebarevná
Patra interně přemostěna Ne
