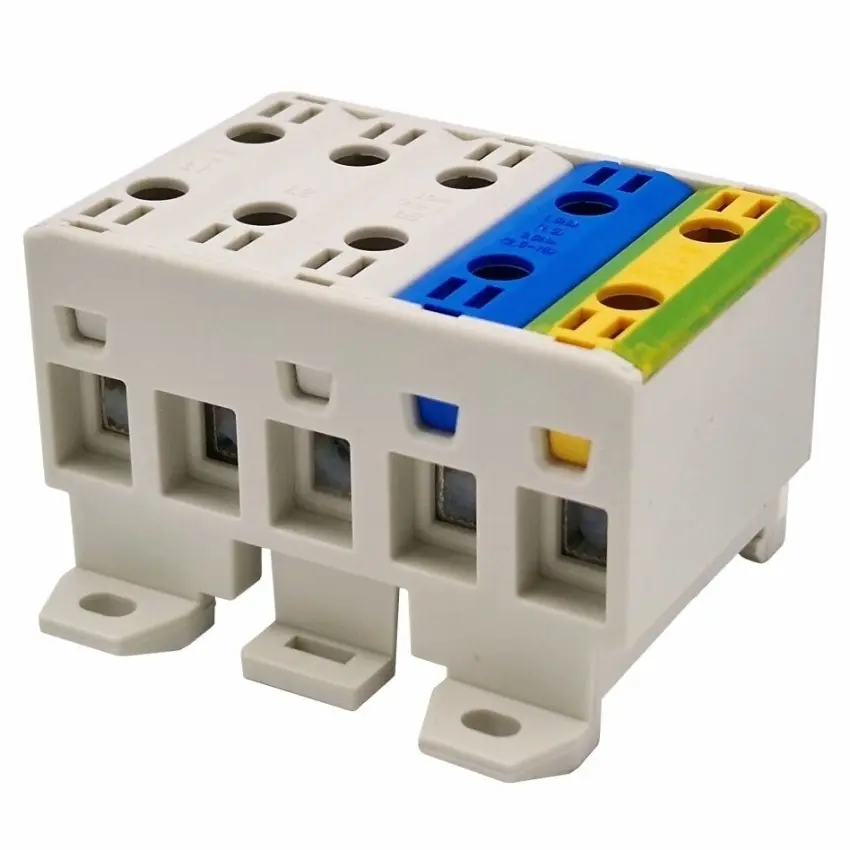

ELEKTRO BEČOV SVORKA ETB 16/L1,L2,L3,N,PE UK5016

Svorka ELEKTRO BEČOV ETB 16/L1,L2,L3,N,PE má jmenovitý průřez 16 mm², rozsah připojitelnos... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 83500001 Zkopírováno

Kód dodavatele: UK5016 Zkopírováno

EAN: 8595155059185 Zkopírováno

Připojitelný průřez jednodrátového vodiče: 1.5 - 16 mm2

Připojitelný průřez vícedrátového vodiče: 16 - 16 mm2

Jmenovitý proud In: 85 A

Jmenovité napětí: 690 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svorka ELEKTRO BEČOV ETB 16/L1,L2,L3,N,PE má jmenovitý průřez 16 mm², rozsah připojitelnosti 1,5 ÷ 16 mm² a jmenovitý proud 85 / 75 A (Cu/Al).

Svorka ELEKTRO BEČOV ETB 16/L1,L2,L3,N,PE s objednacím číslem UK5016 má počet připojovacích míst 10, počet pater 1 a počet pólů 5. Jmenovité izolační napětí Ui je 1 000 AC / 1 500 DC a jmenovité impulzní výdržné napětí Uimp je 8 000. Krátkodobý výdržný proud je 1920 A, způsob montáže TH 35, IP 20 a provozní teplota max. 80 °C. Rozměry jsou 63 x 40 x 61,4 mm, hmotnost 93 g a balení 1 ks.

Klíčové vlastnosti

  • Svorka ETB 16/L1,L2,L3,N,PE
  • Objednací číslo: UK5016
  • Jmenovitý průřez: 16 mm²
  • Rozsah připojitelnosti: 1,5 ÷ 16 mm²
  • Jmenovitý proud: 85 / 75 A (Cu/Al)
  • Krátkodobý výdržný proud: 1920 A
  • Jmenovité izolační napětí Ui: 1 000 AC / 1 500 DC
  • Jmenovité impulzní výdržné napětí Uimp: 8 000
  • Maximální ztrátový výkon: 2,720 W
  • Utahovací moment: 1,5 Nm (1,5 mm²)
  • Utahovací moment: 3 Nm (2,5 ÷ 16 mm²)
  • Nástroj: Inbus č. 4
  • Způsob montáže: TH 35
  • IP: 20
  • Provozní teplota: max. 80 °C
  • Počet připojovacích míst: 10
  • Počet pater: 1
  • Počet pólů: 5
  • Nutnost ukončovací přepážky: NE
  • Rozměry: 63 x 40 x 61,4 mm
  • Hmotnost: 93 g
  • Balení: 1 ks
Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 1.5 - 16 mm2
Připojitelný průřez vícedrátového vodiče 16 - 16 mm2
Jmenovitý proud In 85 A
Jmenovité napětí 690 V
Typ el. připojení 1 Závitová přípojka
Počet pater 5
Počet míst upnutí pro každé patro 2
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota 0 - 80 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Šířka 63 mm
Výška 40 mm
Hloubka 61.4 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Vícebarevná
Patra interně přemostěna Ne
Všechny parametry
Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 1.5 - 16 mm2
Připojitelný průřez vícedrátového vodiče 16 - 16 mm2
Jmenovitý proud In 85 A
Jmenovité napětí 690 V
Typ el. připojení 1 Závitová přípojka
Počet pater 5
Počet míst upnutí pro každé patro 2
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota 0 - 80 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Šířka 63 mm
Výška 40 mm
Hloubka 61.4 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Vícebarevná
Patra interně přemostěna Ne
