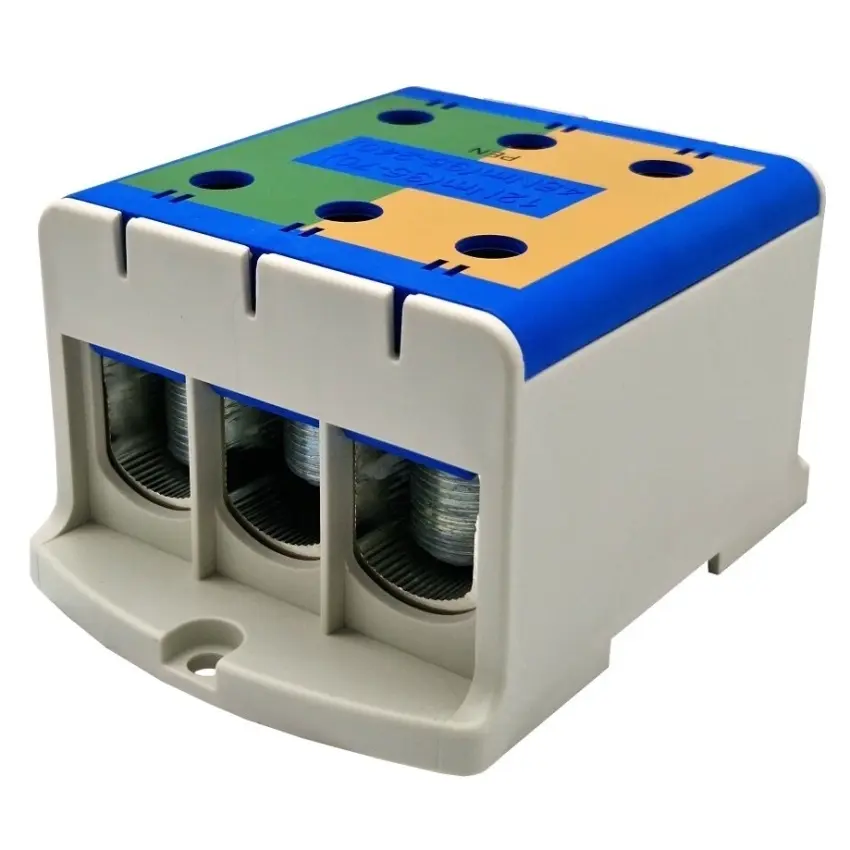

ELEKTRO BEČOV SVORKA ETB 240/1X3 PEN UK3240.27

Svorka ELEKTRO BEČOV ETB 240/1x3 PEN má jmenovitý průřez 240 mm², rozsah připojitelnosti 3... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 83709022 Zkopírováno

Kód dodavatele: UK3240.27 Zkopírováno

Připojitelný průřez jednodrátového vodiče: 35 - 240 mm2

Připojitelný průřez vícedrátového vodiče: 35 - 185 mm2

Jmenovitý proud In: 850 A

Jmenovité napětí: 1000 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svorka ELEKTRO BEČOV ETB 240/1x3 PEN má jmenovitý průřez 240 mm², rozsah připojitelnosti 35 ÷ 240 mm² a jmenovitý proud 850 / 760 A (Cu/Al).

Svorka ELEKTRO BEČOV ETB 240/1x3 PEN s objednacím číslem UK3240.27 má počet připojovacích míst 6, počet pater 1 a počet pólů 1. Jmenovité izolační napětí Ui je 1 000 AC / 1 500 DC a jmenovité impulzní výdržné napětí Uimp je 8 000. Krátkodobý výdržný proud je 28 800 A, způsob montáže na podložku, IP 20 a provozní teplota max. 80 °C. Rozměry jsou 94 x 67 x 130 mm, hmotnost 850 g a balení 1 ks.

Klíčové vlastnosti

  • Svorka ETB 240/1x3 PEN
  • Objednací číslo: UK3240.27
  • Jmenovitý průřez: 240 mm²
  • Rozsah připojitelnosti: 35 ÷ 240 mm²
  • Jmenovitý proud: 850 / 760 A (Cu/Al)
  • Krátkodobý výdržný proud: 28 800 A
  • Jmenovité izolační napětí Ui: 1 000 AC / 1 500 DC
  • Jmenovité impulzní výdržné napětí Uimp: 8 000
  • Maximální ztrátový výkon: 27,200 W
  • Utahovací moment: 14 Nm (35 ÷ 70 mm²)
  • Utahovací moment: 40 Nm (95 ÷ 240 mm²)
  • Nástroj: Inbus č. 8
  • Způsob montáže: Na podložku
  • IP: 20
  • Provozní teplota: max. 80 °C
  • Počet připojovacích míst: 6
  • Počet pater: 1
  • Počet pólů: 1
  • Nutnost ukončovací přepážky: NE
  • Norma: EN 61238-1 / EN 60947-7-1
  • Max. průřez 1 vodiče s dutinkou: 185
  • Délka odizolovaného vodiče: 42
  • Rozměry: 94 x 67 x 130 mm
  • Hmotnost: 850 g
  • Balení: 1 ks
Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 35 - 240 mm2
Připojitelný průřez vícedrátového vodiče 35 - 185 mm2
Jmenovitý proud In 850 A
Jmenovité napětí 1000 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 6
Vhodné pro materiál vodiče Hliník/měď
Způsob montáže Přímá montáž
Materiál izolačního tělesa Termoplast
Provozní teplota 0 - 80 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Šířka 94 mm
Výška 67 mm
Hloubka 130 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Vícebarevná
Všechny parametry
Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 35 - 240 mm2
Připojitelný průřez vícedrátového vodiče 35 - 185 mm2
Jmenovitý proud In 850 A
Jmenovité napětí 1000 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 6
Vhodné pro materiál vodiče Hliník/měď
Způsob montáže Přímá montáž
Materiál izolačního tělesa Termoplast
Provozní teplota 0 - 80 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Šířka 94 mm
Výška 67 mm
Hloubka 130 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Vícebarevná
