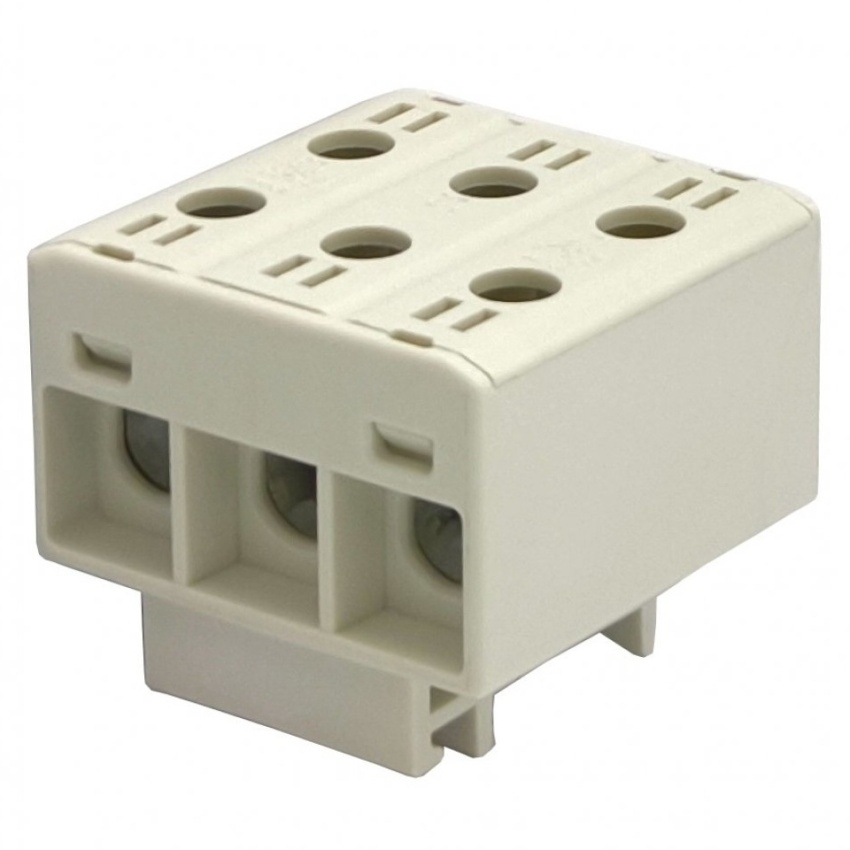

ELEKTRO BEČOV SVORKA ETB 35/L1,L2,L3 ŠEDÁ UK3335.21

Svorka ELEKTRO BEČOV ETB 35/L1,L2,L3 šedá má jmenovitý průřez 35 mm², rozsah připojitelnos... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 83465464 Zkopírováno

Kód dodavatele: UK3335.21 Zkopírováno

EAN: 8595155059208 Zkopírováno

Připojitelný průřez jednodrátového vodiče: 6 - 16 mm2

Připojitelný průřez vícedrátového vodiče: 6 - 35 mm2

Jmenovitý proud In: 135 A

Jmenovité napětí: 750 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svorka ELEKTRO BEČOV ETB 35/L1,L2,L3 šedá má jmenovitý průřez 35 mm², rozsah připojitelnosti 1,5 ÷ 35 mm² a jmenovitý proud 135 / 120 A (Cu/Al).

Svorka ELEKTRO BEČOV ETB 35/L1,L2,L3 šedá s objednacím číslem UK3335.21 má počet připojovacích míst 6, počet pater 1 a počet pólů 3. Jmenovité izolační napětí Ui je 1 000 AC / 1 500 DC a jmenovité impulzní výdržné napětí Uimp je 8 000. Krátkodobý výdržný proud je 4200 A, způsob montáže TH 35, IP 20 a provozní teplota max. 80 °C. Rozměry jsou 46 x 40 x 45,5 mm, hmotnost 67 g a balení 1 ks.

Klíčové vlastnosti

  • Svorka ETB 35/L1,L2,L3 šedá
  • Objednací číslo: UK3335.21
  • Jmenovitý průřez: 35 mm²
  • Rozsah připojitelnosti: 1,5 ÷ 35 mm²
  • Jmenovitý proud: 135 / 120 A (Cu/Al)
  • Krátkodobý výdržný proud: 4200 A
  • Jmenovité izolační napětí Ui: 1 000 AC / 1 500 DC
  • Jmenovité impulzní výdržné napětí Uimp: 8 000
  • Maximální ztrátový výkon: 4,320 W
  • Utahovací moment: 1,5 Nm (1,5 mm²)
  • Utahovací moment: 3,5 Nm (2,5 ÷ 16 mm²)
  • Utahovací moment: 6 Nm (25 ÷ 35 mm²)
  • Nástroj: Inbus č. 4
  • Způsob montáže: TH 35
  • IP: 20
  • Provozní teplota: max. 80 °C
  • Počet připojovacích míst: 6
  • Počet pater: 1
  • Počet pólů: 3
  • Nutnost ukončovací přepážky: NE
  • Rozměry: 46 x 40 x 45,5 mm
  • Hmotnost: 67 g
  • Balení: 1 ks
Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 6 - 16 mm2
Připojitelný průřez vícedrátového vodiče 6 - 35 mm2
Jmenovitý proud In 135 A
Jmenovité napětí 750 V
Typ el. připojení 1 Závitová přípojka
Počet pater 3
Počet míst upnutí pro každé patro 2
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota 0 - 80 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Šířka 46 mm
Výška 40 mm
Hloubka 45.5 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Šedá
Patra interně přemostěna Ne
