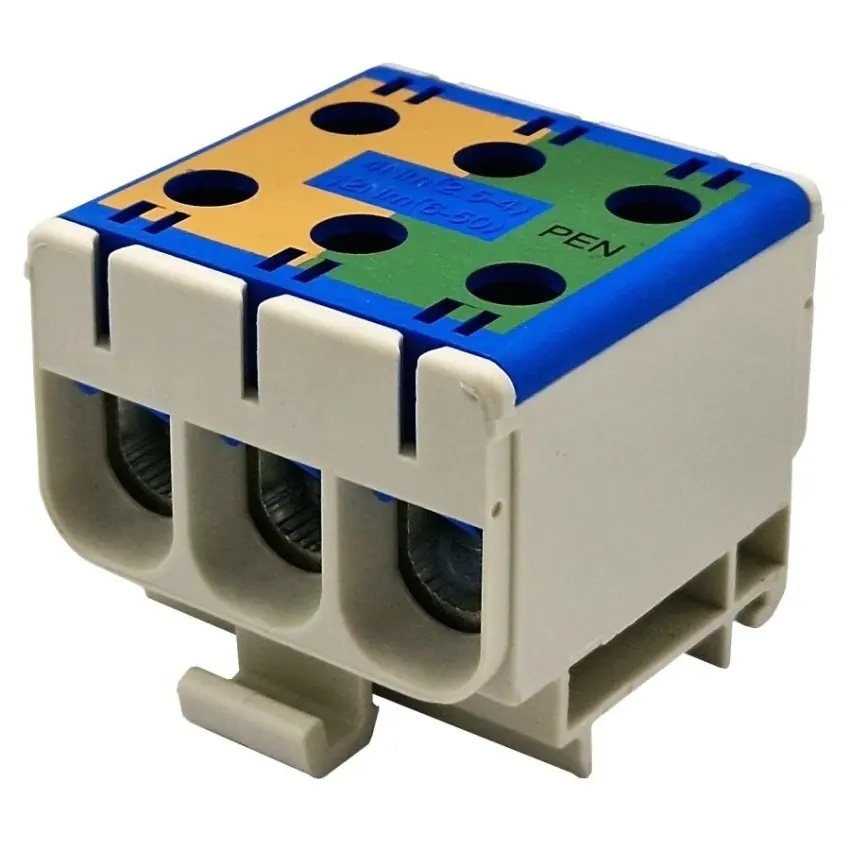

ELEKTRO BEČOV SVORKA ETB 3X50 PEN UK3050.27

Svorka ELEKTRO BEČOV ETB 50/1x3 PEN má jmenovitý průřez 50 mm², rozsah připojitelnosti 1,5... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 83706266 Zkopírováno

Kód dodavatele: UK3050.27 Zkopírováno

EAN: 8595155064431 Zkopírováno

Připojitelný průřez jednodrátového vodiče: 1.5 - 16 mm2

Připojitelný průřez vícedrátového vodiče: 1.5 - 50 mm2

Jmenovitý proud In: 320 A

Jmenovité napětí: 1000 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svorka ELEKTRO BEČOV ETB 50/1x3 PEN má jmenovitý průřez 50 mm², rozsah připojitelnosti 1,5 ÷ 50 mm² a jmenovitý proud 320 / 290 A (Cu/Al).

Svorka ELEKTRO BEČOV ETB 50/1x3 PEN s objednacím číslem UK3050.27 má počet připojovacích míst 6, počet pater 1 a počet pólů 1. Jmenovité izolační napětí Ui je 1 000 AC / 1 500 DC a jmenovité impulzní výdržné napětí Uimp je 8 000. Krátkodobý výdržný proud je 6 000 A, způsob montáže TH 35, IP 20 a provozní teplota max. 80 °C. Rozměry jsou 49 x 43 x 48 mm, hmotnost 100 g a balení 1 ks.

Klíčové vlastnosti

  • Svorka ETB 50/1x3 PEN
  • Objednací číslo: UK3050.27
  • Jmenovitý průřez: 50 mm²
  • Rozsah připojitelnosti: 1,5 ÷ 50 mm²
  • Jmenovitý proud: 320 / 290 A (Cu/Al)
  • Krátkodobý výdržný proud: 6 000 A
  • Jmenovité izolační napětí Ui: 1 000 AC / 1 500 DC
  • Jmenovité impulzní výdržné napětí Uimp: 8 000
  • Maximální ztrátový výkon: 10,240 W
  • Utahovací moment: 1,5 Nm (1,5 mm²)
  • Utahovací moment: 4 Nm (2,5 ÷ 4 mm²)
  • Utahovací moment: 10 Nm (6 ÷ 50 mm²)
  • Nástroj: Inbus č. 5
  • Způsob montáže: TH 35
  • IP: 20
  • Provozní teplota: max. 80 °C
  • Počet připojovacích míst: 6
  • Počet pater: 1
  • Počet pólů: 1
  • Nutnost ukončovací přepážky: NE
  • Norma: EN 61238-1 / EN 60947-7-1
  • Rozměry: 49 x 43 x 48 mm
  • Hmotnost: 100 g
  • Balení: 1 ks
Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 1.5 - 16 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 50 mm2
Jmenovitý proud In 320 A
Jmenovité napětí 1000 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 6
Vhodné pro materiál vodiče Hliník/měď
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota 0 - 80 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Šířka 49 mm
Výška 43 mm
Hloubka 49 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Vícebarevná
Patra interně přemostěna Ne
Všechny parametry
Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 1.5 - 16 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 50 mm2
Jmenovitý proud In 320 A
Jmenovité napětí 1000 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 6
Vhodné pro materiál vodiče Hliník/měď
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota 0 - 80 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Šířka 49 mm
Výška 43 mm
Hloubka 49 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Vícebarevná
Patra interně přemostěna Ne
