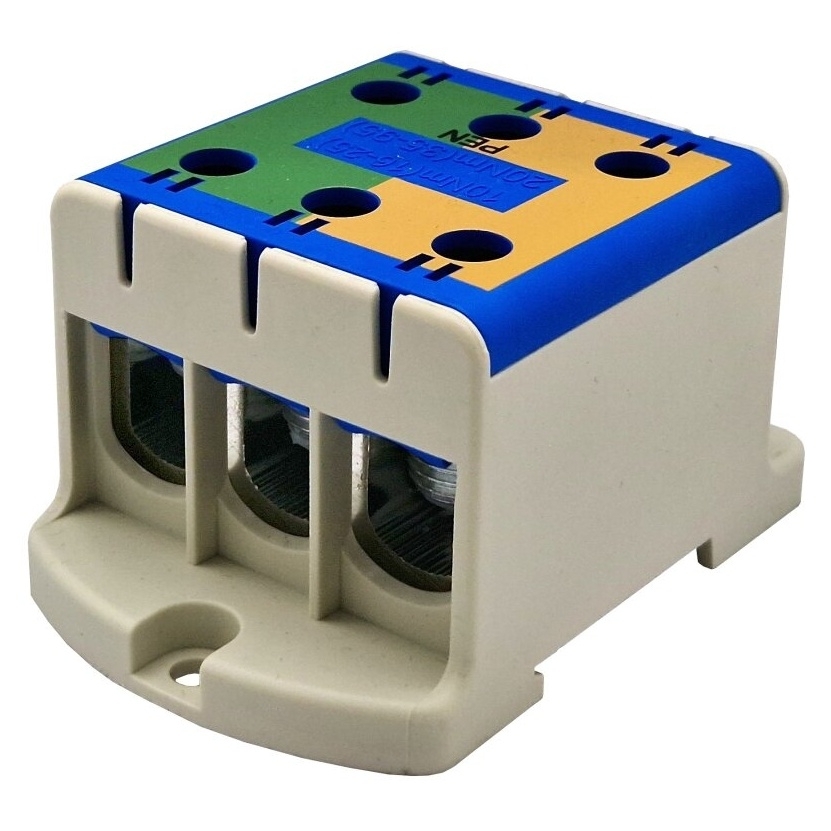

ELEKTRO BEČOV SVORKA ETB 95/1X3 PEN UK3095.27

Svorka ELEKTRO BEČOV ETB 95/1x3 PEN má jmenovitý průřez 95 mm², rozsah připojitelnosti 16 ... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 83706267 Zkopírováno

Kód dodavatele: UK3095.27 Zkopírováno

EAN: 8595155064448 Zkopírováno

Připojitelný průřez jednodrátového vodiče: 16 - 16 mm2

Připojitelný průřez vícedrátového vodiče: 16 - 95 mm2

Jmenovitý proud In: 490 A

Jmenovité napětí: 1000 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svorka ELEKTRO BEČOV ETB 95/1x3 PEN má jmenovitý průřez 95 mm², rozsah připojitelnosti 16 ÷ 95 mm² a jmenovitý proud 490 / 440 A (Cu/Al).

Svorka ELEKTRO BEČOV ETB 95/1x3 PEN s objednacím číslem UK3095.27 má počet připojovacích míst 6, počet pater 1 a počet pólů 1. Jmenovité izolační napětí Ui je 1 000 AC / 1500 DC a jmenovité impulzní výdržné napětí Uimp je 8 000. Krátkodobý výdržný proud je 11 400 A, způsob montáže TH 35 / na podložku, IP 20 a provozní teplota max. 80 °C. Rozměry jsou 60 x 49 x 86 mm, hmotnost 250 g a balení 1 ks.

Klíčové vlastnosti

  • Svorka ETB 95/1x3 PEN
  • Objednací číslo: UK3095.27
  • Jmenovitý průřez: 95 mm²
  • Rozsah připojitelnosti: 16 ÷ 95 mm²
  • Jmenovitý proud: 490 / 440 A (Cu/Al)
  • Krátkodobý výdržný proud: 11 400 A
  • Jmenovité izolační napětí Ui: 1 000 AC / 1500 DC
  • Jmenovité impulzní výdržné napětí Uimp: 8 000
  • Maximální ztrátový výkon: 15,680 W
  • Utahovací moment: 10 Nm (16 ÷ 25 mm²)
  • Utahovací moment: 20 Nm (35 ÷ 95 mm²)
  • Nástroj: Inbus č. 5
  • Způsob montáže: TH 35 / na podložku
  • IP: 20
  • Provozní teplota: max. 80 °C
  • Počet připojovacích míst: 6
  • Počet pater: 1
  • Počet pólů: 1
  • Nutnost ukončovací přepážky: NE
  • Norma: EN 61238-1 / EN 60947-7-1
  • Rozměry: 60 x 49 x 86 mm
  • Hmotnost: 250 g
  • Balení: 1 ks
Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 16 - 16 mm2
Připojitelný průřez vícedrátového vodiče 16 - 95 mm2
Jmenovitý proud In 490 A
Jmenovité napětí 1000 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 6
Vhodné pro materiál vodiče Hliník/měď
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota 0 - 80 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Šířka 60 mm
Výška 49 mm
Hloubka 86 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Vícebarevná
Patra interně přemostěna Ne
