ELEKTRO BEČOV SVORKA OTL 95/1 ŠEDA 021095

Svorka OTL 95/1 šedá od ELEKTRO BEČOV. Svorka OTL 95/1 šedá od ELEKTRO BEČOV je univerzá... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 81762593 Zkopírováno

Kód dodavatele: T021095 Zkopírováno

EAN: 8595155051066 Zkopírováno

Připojitelný průřez jednodrátového vodiče: 6 - 95 mm2

Jmenovitý proud In: 245 A

Jmenovité napětí: 690 V

Typ el. připojení 1: Závitová přípojka

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

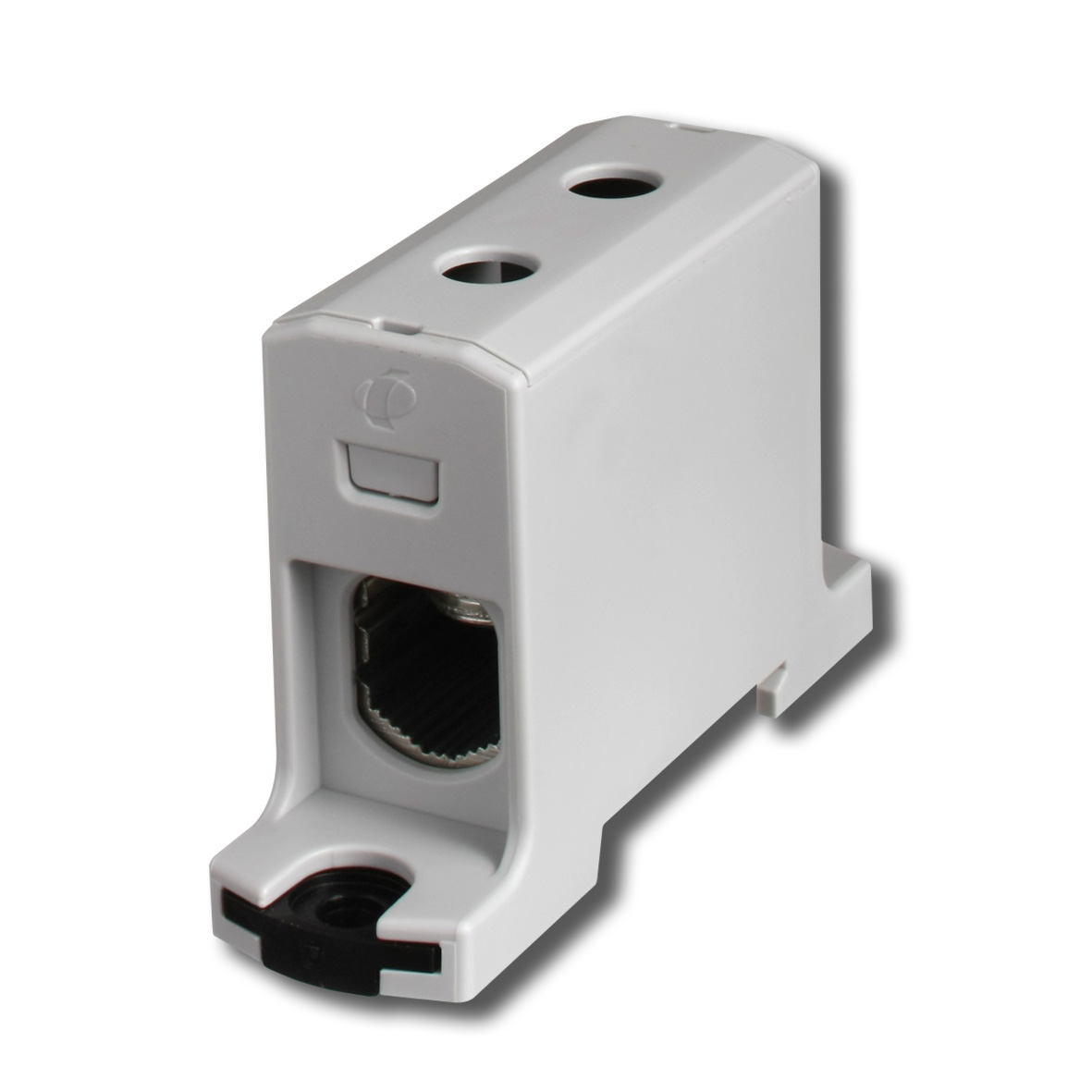

Svorka OTL 95/1 šedá od ELEKTRO BEČOV.

Svorka OTL 95/1 šedá od ELEKTRO BEČOV je univerzální řadová svorka určená pro hliníkové i měděné vodiče. Vhodná pro všechny typy Al či Cu vodičů od průřezů 1 mm2 do 300 mm2. Praktické použití v místech, kde dochází ke spojení vodičů z hliníku a mědi. Měděné vodiče lze do svorek OTL umístit i v počtu dvou či tří kusů dle příslušného typu svorky. Krytí svorek OTL je IP 20. Vlastní svorky je možné instalovat na lištu TS 35, nebo je lze u všech větších typů připevnit pomocí šroubu na montážní desku. Fixace svorek OTL na liště DIN se provádí koncovými svěrkami RSA L-35 či RSA L-35/2 (větší průřezy).

Klíčové vlastnosti

  • Univerzální řadová svorka pro hliníkové i měděné vodiče
  • Vhodná pro vodiče od průřezů 1 mm2 do 300 mm2
  • Krytí IP 20
  • Možnost instalace na lištu TS 35 nebo připevnění pomocí šroubu na montážní desku
  • Fixace na liště DIN pomocí koncových svěrek RSA L-35 či RSA L-35/2
Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 6 - 95 mm2
Jmenovitý proud In 245 A
Jmenovité napětí 690 V
Typ el. připojení 1 Závitová přípojka
Poloha připojení Boční
Počet pater 1
Počet míst upnutí pro každé patro 2
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota -25 - 80 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Šířka/rozměr rastru 25 mm
Výška při nejnižším možném způsobu montáže 51 mm
Délka 84 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Šedá
Patra interně přemostěna Ne
