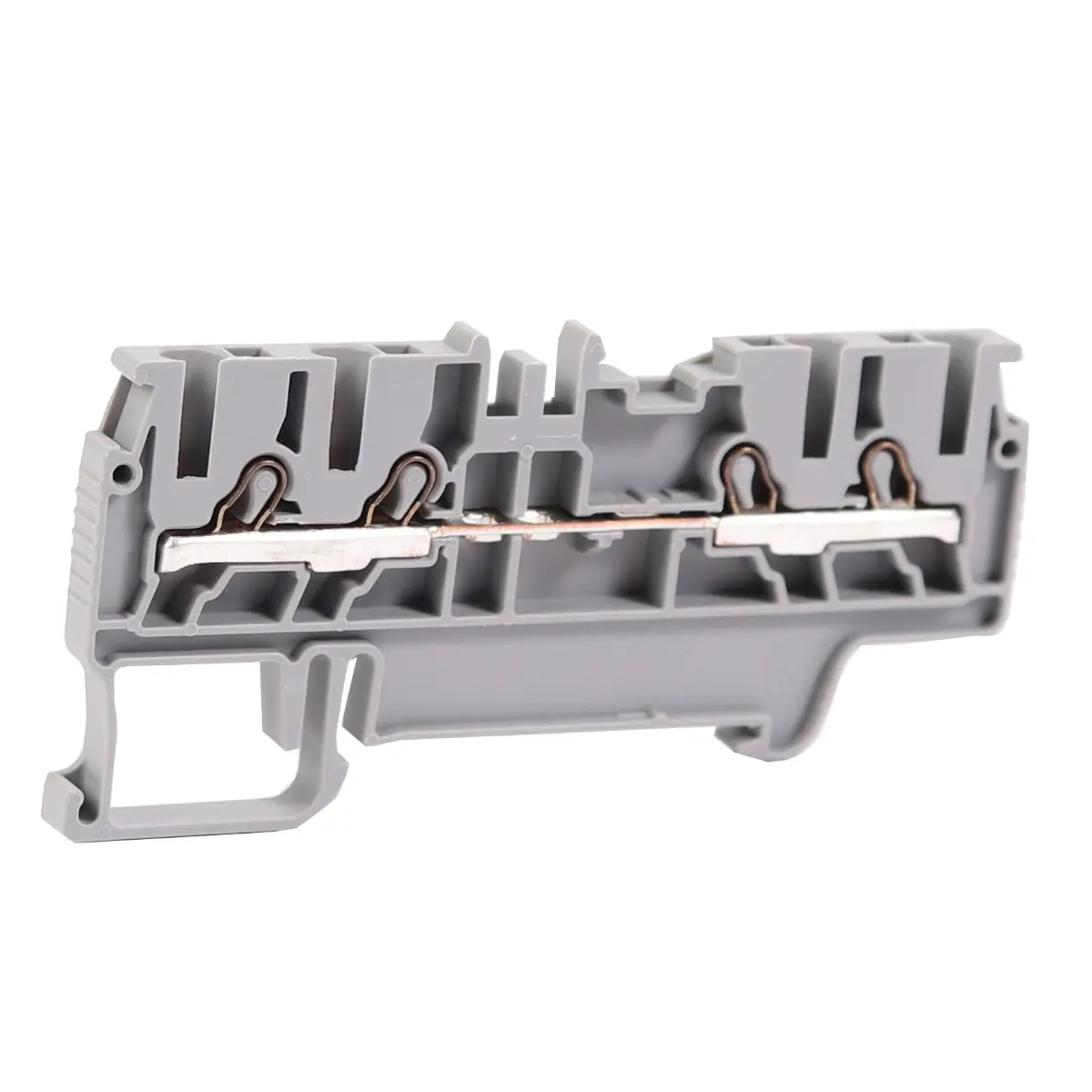

ELEKTRO BEČOV SVORKA PUSH-IN PYK 1,5MC/2+2 ŠEDÁ A0307029

svorka push-in PYK 1,5 MC/2+2 ŠEJednopólové push-in svorky PYK umožňují bezšroubové připoj... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 83459518 Zkopírováno

Kód dodavatele: A0307029 Zkopírováno

EAN: 8595155054463 Zkopírováno

Připojitelný průřez jednodrátového vodiče: 0.34 - 2.5 mm2

Připojitelný průřez vícedrátového vodiče: 0.34 - 1.5 mm2

Jmenovitý proud In: 17.5 A

Jmenovité napětí: 800 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

svorka push-in PYK 1,5 MC/2+2 ŠE

Jednopólové push-in svorky PYK umožňují bezšroubové připojení vodičů od jmenovitého průřezu 1,5 do průřezu 16 mm2. Svorky jsou konstruovány tak, aby bylo možné připojit tuhé a jemně slaněné vodiče s dutinkami, bez použití nástroje – pro připojení stačí zasunout vodič do svorky. Díky snadnému a rychlému připojení vodičů, vzniká velká časová úspora při montáži. Pro připojení jemně slaněného vodiče bez dutinky je vhodné použít nástroj. Svorky jsou nabízeny v barevné variantě šedá a modrá. Lze doplnit koncovou a středovou přepážkou. Sousedící svorky je možné propojit propojovacím hřebenem. K typům PYK 2,5 a PYK 4 lze použít testovací adaptér. Značení svorek se provádí štítky. Vícevstupové push-in svorky PYK slouží k propojení více vodičů v jedné svorce (tří a čtyř), bez nutnosti použití hřebenu. Najdou také uplatnění v aplikacích, kde z prostorových důvodů nelze použít svorky dvou a více patrové. Jsou vyráběny v rozsahu jmenovitých vodičů 1,5 ÷ 6 mm2. Jako příslušenství jsou k těmto svorkám nabízeny koncové přepážky, testovací adaptér a hřebeny. Značení svorek se provádí štítky.

Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 0.34 - 2.5 mm2
Připojitelný průřez vícedrátového vodiče 0.34 - 1.5 mm2
Jmenovitý proud In 17.5 A
Jmenovité napětí 800 V
Typ el. připojení 1 Zásuvné svorkové připojení
Počet pater 1
Počet míst upnutí pro každé patro 4
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota -55 - 120 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Šířka 4.2 mm
Výška 37.8 mm
Hloubka 75.1 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ano
Barva Šedá
Patra interně přemostěna Ne
