ELEKTRO BEČOV SVORKA PUSH-IN PYK 16 MODRÁ

Svorka push-in PYK 16 TMJednopólové push-in svorky PYK umožňují bezšroubové připojení vodi... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 82895841 Zkopírováno

Kód dodavatele: A0307651 Zkopírováno

EAN: 8595155054661 Zkopírováno

Připojitelný průřez jednodrátového vodiče: 0.5 - 25 mm2

Připojitelný průřez vícedrátového vodiče: 0.5 - 16 mm2

Jmenovitý proud In: 76 A

Jmenovité napětí: 1000 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

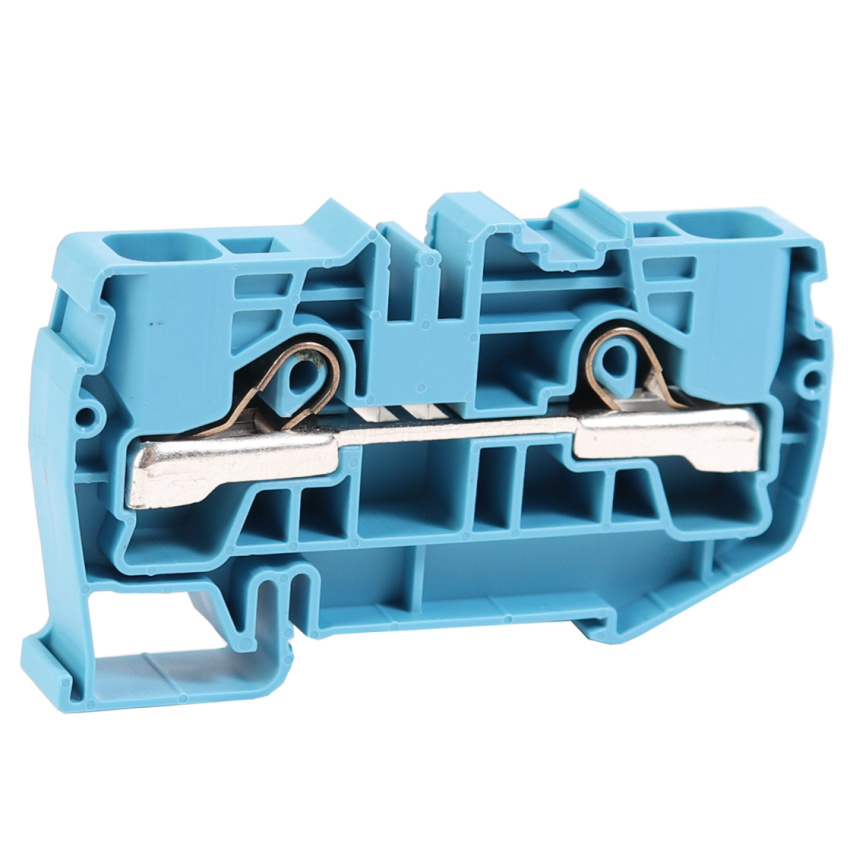

Svorka push-in PYK 16 TM

Jednopólové push-in svorky PYK umožňují bezšroubové připojení vodičů od jmenovitého průřezu 1,5 do průřezu 16 mm2. Svorky jsou konstruovány tak, aby bylo možné připojit tuhé a jemně slaněné vodiče s dutinkami, bez použití nástroje – pro připojení stačí zasunout vodič do svorky. Díky snadnému a rychlému připojení vodičů, vzniká velká časová úspora při montáži. Pro připojení jemně slaněného vodiče bez dutinky je vhodné použít nástroj. Svorky jsou nabízeny v barevné variantě šedá a modrá. Lze doplnit koncovou a středovou přepážkou. Sousedící svorky je možné propojit propojovacím hřebenem. K typům PYK 2,5 a PYK 4 lze použít testovací adaptér. Značení svorek se provádí štítky.

Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 0.5 - 25 mm2
Připojitelný průřez vícedrátového vodiče 0.5 - 16 mm2
Jmenovitý proud In 76 A
Jmenovité napětí 1000 V
Typ el. připojení 1 Zásuvné svorkové připojení
Počet pater 1
Počet míst upnutí pro každé patro 2
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota -55 - 120 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ano
Barva Modrá
Patra interně přemostěna Ne
Šířka 12 mm
Výška 49.5 mm
Hloubka 81.45 mm
