ELEKTRO BEČOV SVORKA PUSH-IN PYK 6 E/1+2 MODRÁ

Svorka push-in PYK 6 E/1+2 TMJednopólové push-in svorky PYK umožňují bezšroubové připojení... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 82892616 Zkopírováno

Kód dodavatele: A0307631 Zkopírováno

EAN: 8595155053954 Zkopírováno

Připojitelný průřez jednodrátového vodiče: 0.5 - 10 mm2

Připojitelný průřez vícedrátového vodiče: 0.5 - 6 mm2

Jmenovitý proud In: 41 A

Jmenovité napětí: 1000 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

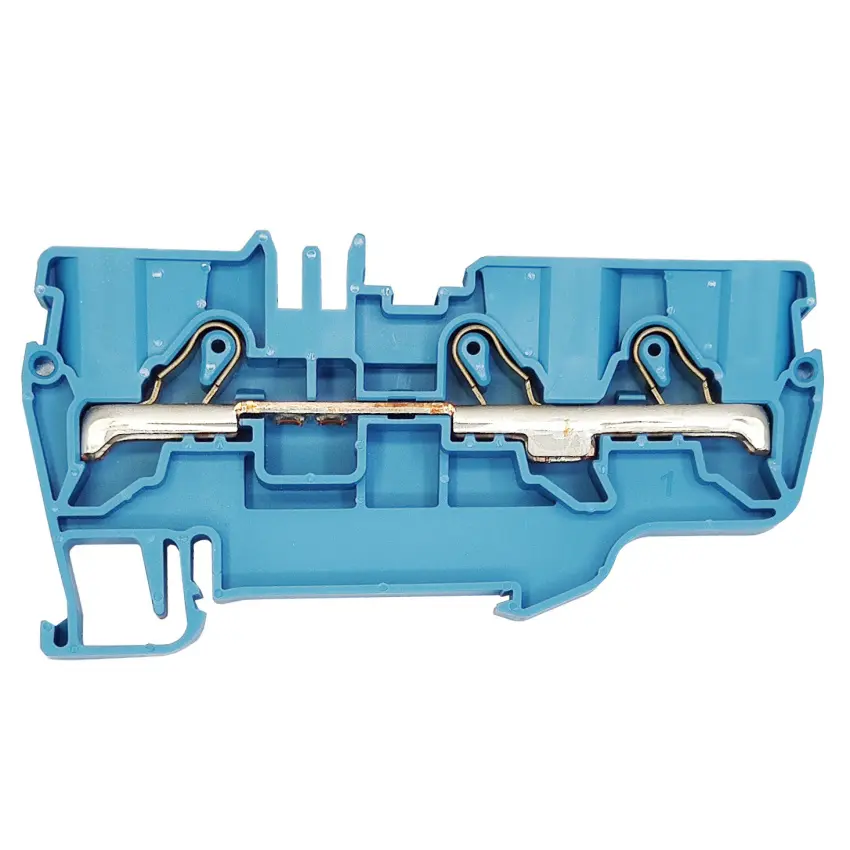

Svorka push-in PYK 6 E/1+2 TM

Jednopólové push-in svorky PYK umožňují bezšroubové připojení vodičů od jmenovitého průřezu 1,5 do průřezu 16 mm2. Svorky jsou konstruovány tak, aby bylo možné připojit tuhé a jemně slaněné vodiče s dutinkami, bez použití nástroje – pro připojení stačí zasunout vodič do svorky. Díky snadnému a rychlému připojení vodičů, vzniká velká časová úspora při montáži. Pro připojení jemně slaněného vodiče bez dutinky je vhodné použít nástroj. Svorky jsou nabízeny v barevné variantě šedá a modrá. Lze doplnit koncovou a středovou přepážkou. Sousedící svorky je možné propojit propojovacím hřebenem. K typům PYK 2,5 a PYK 4 lze použít testovací adaptér. Značení svorek se provádí štítky. Vícevstupové push-in svorky PYK slouží k propojení více vodičů v jedné svorce (tří a čtyř), bez nutnosti použití hřebenu. Najdou také uplatnění v aplikacích, kde z prostorových důvodů nelze použít svorky dvou a více patrové. Jsou vyráběny v rozsahu jmenovitých vodičů 1,5 ÷ 6 mm2. Jako příslušenství jsou k těmto svorkám nabízeny koncové přepážky, testovací adaptér a hřebeny. Značení svorek se provádí štítky.

Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 0.5 - 10 mm2
Připojitelný průřez vícedrátového vodiče 0.5 - 6 mm2
Jmenovitý proud In 41 A
Jmenovité napětí 1000 V
Typ el. připojení 1 Zásuvné svorkové připojení
Počet pater 1
Počet míst upnutí pro každé patro 3
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota -55 - 120 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ano
Barva Modrá
Patra interně přemostěna Ne
Šířka 8 mm
Výška 46.2 mm
Hloubka 85.5 mm
