ELEKTRO BEČOV SVORKA ŘADOVÁ RS 4 BÍLÁ A431111

Svorka RS 4 BÍLÁJednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnic... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 82897994 Zkopírováno

Kód dodavatele: A431111 Zkopírováno

EAN: 8595155005045 Zkopírováno

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 0.5 - 2.5 mm2

Připojitelný průřez jednodrátového vodiče: 0.5 - 6 mm2

Připojitelný průřez vícedrátového vodiče: 0.5 - 4 mm2

Jmenovitý proud In: 32 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

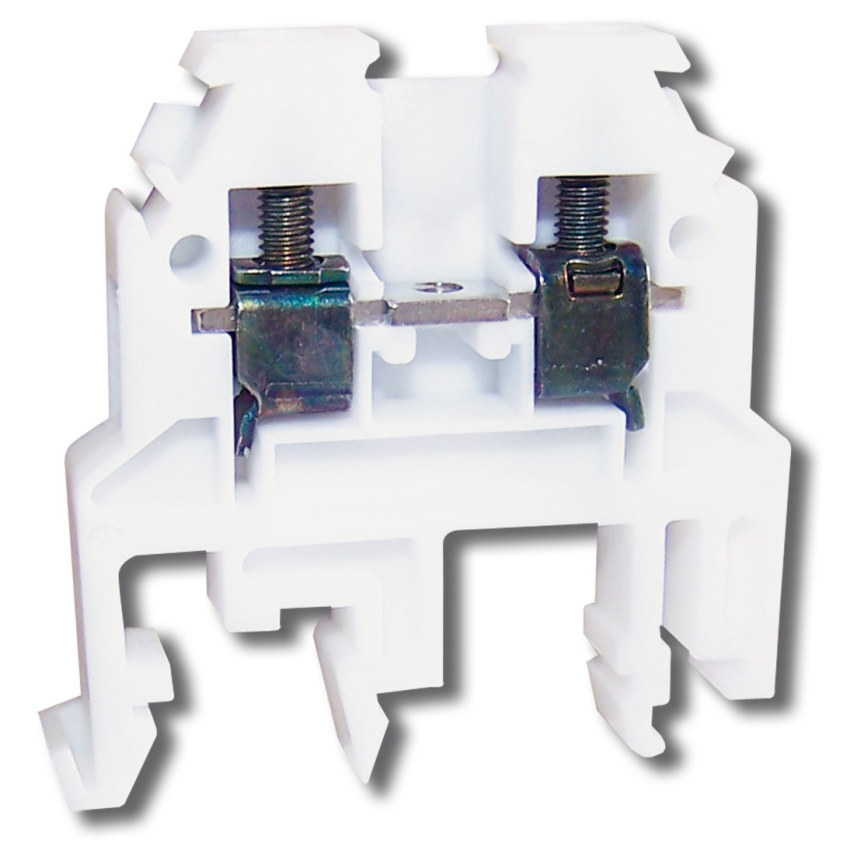

Svorka RS 4 BÍLÁ

Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství - boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menší – jinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A mají jmenovité izolační napětí 1000 V AC / 1500 V DC.

Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.5 - 2.5 mm2
Připojitelný průřez jednodrátového vodiče 0.5 - 6 mm2
Připojitelný průřez vícedrátového vodiče 0.5 - 4 mm2
Jmenovitý proud In 32 A
Jmenovité napětí 1000 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 2
Způsob montáže DIN/G lišta
Materiál izolačního tělesa Termoplast
Provozní teplota -40 - 105 °C
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ano
Barva Bílá
Patra interně přemostěna Ne

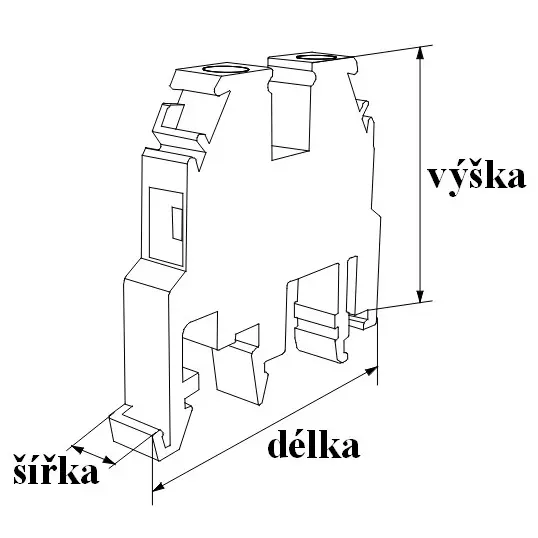

Šířka 6 mm
Výška 40.5 mm
Hloubka 41.5 mm
